Новое поколение шумомеров-виброметров ЭКОФИЗИКА Белая
ЭКОФИЗИКА БЕЛАЯ шумомеры и виброметры нового поколения! Описание особенностей и возможностей.
В конце 2014 года взамен отлично зарекомендовавших себя измерителей виброакустического фактора серии «Экофизика/Октава» на базе индикаторных блоков «Экофизика-110А» и «Экофизика-110В», таких как:
- шумомер Экофизика-110А комплект ЭкоАкустика-110А,
- виброметр Экофизика-110В комплект «110В-3»,
- шумомер-виброметр Экофизика-110А комплект ЭкоАкустика-110АВ4, и прочих моделей,
в последствии снятых с производства, начались поставки шумомеров и виброметров нового поколения на базе индикаторных блоков (ИБ) «Экофизика-110А (Белая)» и «Экофизика-110В (Белая)»:
Шумомер «Экофизика-110А (Белая)» отличается от предыдущего поколений шумомеров «Экофизика» / «Октава» следующими расширенными возможностями:
- Диспетчер датчиков управляет реестром единиц измерений, картотеками датчиков и калибраторов, функциями калибровки.
- Реестр доступных датчиков
- Графическая хронограмма измерительного процесса в режиме реального времени.
- Возможность исключения нежелательных процессов из измерительного тракта благодаря многошаговому откату.
- Возможность рассчета результатов измерений только для выделенных участков измерительного процесса.
- Постобработка файлов мультизаписи непосредственно в самом шумомере.
- Групповой замер позволяет объединить несколько однократных замеров в общем файле и затем получить средние, максимальные и минимальные значения, а также стандартную неопределенность на экране прибора.
- Встроенный блокнот — рабочий журнал измерений в текстовом формате.
- 1/3-октавный анализ с экранными коррекциями спектра.
- Возможность использования производных единиц измерения (например, получение спектров виброскорости и виброперемещения для датчика ускорения).
- Регистратор виброакустических сигналов может работать независимо от набора измерительных программ.
- USB Audio – функция цифрового микрофона.
- Телеметрия реального времени через порт USB без использования адаптеров интерфейса DOUT.
Особенности индикаторного блока «Экофизика-110А/В (Белая)» |
|

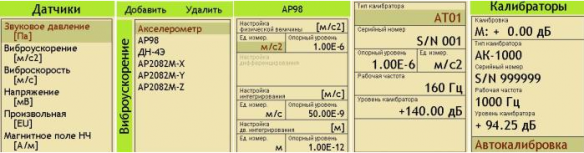

| Диспетчер датчиков | В приборах серии Белая Экофизика имееется гибкая система настройки измерительного тракта, которая называется «Диспетчер датчиков».
Диспетчер датчиков включает в себя следующие составные части:
Диспетчер датчиков позволяет:
|

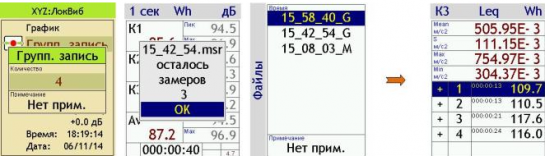

| Групповая запись | Групповая запись – это способ сохранения результатов измерений вручную, при котором несколько последовательных замеров сохраняются в общем файле для удобства последующей обработки.
Белая Экофизика может осуществлять постобработку файла Групповой записи: рассчитывать средние арифметические, максимальные и минимальные значения, а также стандартное отклонение (стандартную неопределенность).
|
| Хронограмма измерений в реальном времени | Позволяет быстро проанализировать акустические явления непосредственно в контрольной точке. В процессе измерений приборы серии «Белая Экофизика» сохраняют часть результатов в оперативной памяти. В специальном графическом окне пользователь следит за тем, как развивается исследуемый процесс во времени. Остановив замер, пользователь может выделить нужную зону предыстории и провести её постобработку: прибор рассчитает максимальные, пиковые и эквивалентные уровни только для выделенного участка (события). Результат этой оперативной постобработки можно сохранить в блокнот протоколов вместе с графической копией экрана прибора.
|

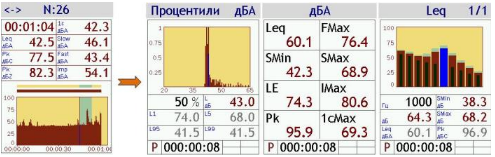

| Анализ хронограмм мультизаписей | Мультизапись — это один из способов автоматического сохранения в память результатов измерений приборов нашего производства. В результате выполнения мультизаписи в приборе получается файл с пошаговой историей измерений (хронограмма). Каждый шаг этой истории содержит всю совокупность измеренных величин.
Обработка файлов мультизаписей позволяет выделять события и рассчитывать для них максимальные, средние и иные показатели. До сих пор эти возможности были доступны только при наличии дополнительного программного обеспечения. В приборах серии «Белая Экофизика» обработка мультизаписи может быть выполнена самим прибором без компьютера. При вызове из памяти файла мультизаписи на экране появляется окно навигации. Оно позволяет быстро оценить всю совокупность измерений и перейти к нужному месту хронограммы для детального рассмотрения всех величин на конкретном шаге измерения.
Примечание. Функция постобработки хронограмм мультизаписей имеется в следующих измерительных программах приборов Экофизика-110А (Белая) и Экофизика-110В (Белая): ЭкоЗвук ЭФБ-110А, Общая вибрация ЭФБ-110В, -ЭФБ-110А, -ЭФБ-HF, Локальная вибрация ЭФБ-110В, -ЭФБ-110А, -ЭФБ-HF. |

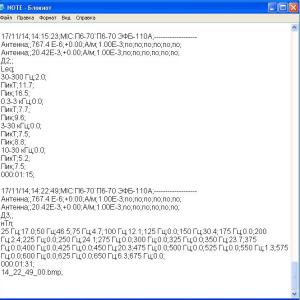

| Электронный блокнот протоколов измерений | В приборах серии Белая Экофизика есть новый вид записи в память: Запись в Блокнот.
Блокнот удобен в тех случаях, когда вы хотите сохранить только то, что видите на экране. Особенно это актуально для результатов постобработки хронограмм мультизаписи и предысторий, которые не могут быть сохранены иным способом. Блокнот – это отдельный текстовый файл (NOTE.TXT), который создается в корневом каталоге энергонезависимой памяти прибора при первой записи. Новая запись заносится в конец файла и содержит сведения о режиме измерения, о дате и времени, датчике и его калибровочных параметрах, а также о тех результатах измерений, которые вы видели на экране. Для тех измерительных окон, в которых данные представлены в графическом виде, запись в блокнот сопровождается одновременным сохранением графического файла-копии экрана типа .BMP. В таких случаях имя графического файла также присоединяется в блокнотную запись. |
Прибор Экофизика-110А в исполнении «110А-Белая» оснащается одноканальным измерительным модулем с акустическим конусом и универсальным индикаторным блоком Белая Экофизика-D.
Наличие акустического конуса придает прибору в этом исполнении внешний вид классического шумомера. Акустический конус обеспечивает соблюдение требований стандартов для шумомеров 1 класса при непосредственном присоединении микрофонных предусилителей к разъему измерительного модуля.
Вибропреобразователи и иные датчики со встроенной электроникой типа IEPE (ICP-совместимые) могут подсоединяться ко входу измерительного модуля с помощью адаптера 110A-IEPE.
Вход измерительного модуля «110А» обеспечивает прямое подключение магнитной антенны П6-70 и электрической антенны П6-71.
Частотный диапазон измерений прибора Экофизика-110А в исполнении «110А-Белая» ограничен частотой 50 кГц.
Расширение измерительных возможностей прибора может быть достигнуто за счет подключения дополнительных цифровых измерительных преобразователей (110-IEPE-DIN, П3-80-E, П3-80-EH500, Экотрема-1-DIN и др.).
Основные технические характеристики ИБ Экофизика-110А в исполнении «110А-Белая»
| Количество аналоговых входов | 1 |
| Разъем | Switchcraft-5pin (TB-5M) |
| Напряжение поляризации микрофонов | 0 В, 200 В |
| Совместимые первичные преобразователи | Микрофоны с предусилителями Р200, Р110
IEPE (ICP-совместимые) датчики с адаптером 110A-IEPE Антенны П6-70, П6-71 |
| Питание первичных преобразователей | +/-18 В (биполярное), ток до 10 мА |
| Частотный диапазон | 0,5 Гц — 50 кГц |
| Диапазон входных напряжений | +/-18 В (пик) |
| Совместимые наборы измерительных программ | Инженерная виброакустика ЭФБ-110А, Санитарная виброакустика ЭФБ-110А, Цифровые измерители-DIN |
| Питание | автономное от комплекта аккумуляторов (4 х АА), внешнее через разъем USB; максимальное энергопотребление 500 мА |
| Память | энергонезависимая, более 4 гигабайт |
| Клавиатура | пленочная |
| Индикатор | TFT (320х240), цветной, диапазон рабочих температур от минус 20 С до +50 С |
| Интерфейс | USB (Master&Slave); DOUT (гальванически развязанный UART), DIN (порт для подключения цифровых датчиков) |
| Диапазон рабочих температур | от минус 10 С до +40 С |
| Рабочая относительная влажность | до 90 % при +40 °С (без конденсата) |
| Атмосферное давление | от 86 кПа до 108 кПа (645-810 мм рт.ст.) |
| Габаритные размеры (без первичных преобразователей) | 238 мм х 86 мм х 35 мм |
| Масса | не более 600 г |

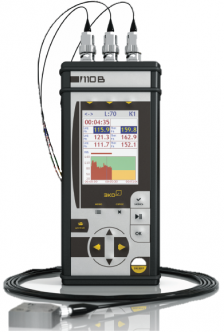

Технические характеристики прибора Экофизика-110В в качестве виброметра
| Удовлетворяемые стандарты, показатели точности | ГОСТ ИСО 8041-2006, ГОСТ 12.1.012-2004, ГОСТ 31192.1-2004, ГОСТ 31191.1-2004, ГОСТ 31191.2-2004 |
| Режимы измерения виброметра | Общая вибрация, Локальная вибрация |
| Количество каналов | 1-3 (определяется типом и количеством вибродатчиков) |
| Тип вибропреобразователя | Пьезоакселерометры со встроенной электроникой IEPE (ICP-совместимые) |
| Измеряемые параметры | Три компоненты корректированного ускорения, доза вибрации VDV, вибрационная экспозиция (общая вибрация), полное виброускорение (локальная вибрация), MTVV — для исполнения «Экофизика-110В (Белая )« |
| Частотные коррекции общей вибрации (измеряются одновременно) | Wb, Wc, Wd, We, Wj, Wk, Wm, Fk, Fm (измеряются одновременно); гистограммы распределений рассчитываются только для Wk, Wd, Wb, Wm |
| Частотные коррекции локальной вибрации (измеряются одновременно) | Wh, Fh (измеряются одновременно), гистограммы распределений рассчитываются только для Wh |
| Временные характеристики | СКЗ-1с, СКЗ-5с, СКЗ-10с, Leq (СКЗ за весь интервал измерений), Пик-1с, Пик-5с, Пик-10с, Пик (пиковое значение за все время измерения), VDV |
| Линейный рабочий диапазон измерений виброускорения с вибропреобразователем АР2082М или АР2037-100, дБ отн. 1 мкм/с2 | 59 — 164 (Wm), 60-164 (Wk), 58-164 (Wd), 62-164 (Wb, Wc), 55-164 (We), 65-164 (Wj), 68-164 (Fk, Fm), 50-164 (Wh), 64-164 (Fh)
Для исполнения «Экофизика-110В (Белая )«: 54 — 165 (Wm), 56-165 (Wk), 56-165 (Wd), 57-165 (Wb, Wc), 54-165 (We), 59-165 (Wj), 61-165 (Fk, Fm), 42-164 (Wh), 57-164 (Fh) |
| Пределы основной относительной погрешности измерения виброускорения на опорной частоте | +/-0,3 дБ |
Технические характеристики прибора Экофизика-110В в качестве анализатора спектра
| Удовлетворяемые стандарты и показатели точности | Класс1 по МЭК 61260 |
| Наборы фильтров | октавные и 1/3-октавные фильтры |
| Диапазон частот анализа в реальном времени в режиме «Общая вибрация» |
октавные фильтры 1 Гц — 125 Гц
1/3-октавные фильтры 0,8 Гц — 160 Гц |
| Диапазон частот анализа в реальном времени в режиме «Локальная вибрация» |
октавные фильтры 8 Гц — 1000 Гц
1/3-октавные фильтры 6,3 Гц — 1250 Гц |
| Диапазон частот анализа в реальном времени в режиме «1/3-октавный Анализатор» | 1/3-октавные фильтры 0,8 — 10000 Гц |
| Линейный рабочий диапазон октавных фильтров | Общая вибрация: 116 дБ
Локальная вибрация: 105 дБ |
| Линейный рабочий диапазон 1/3-октавных фильтров | Общая вибрация: 116 дБ
Локальная вибрация: 115 дБ Анализ-3-EF: 100 дБ |
| Максимальное измеряемое входное напряжение (с адаптером ЭКВ-110) | 4,6 В пик-пик |
Технические характеристики прибора в качестве анализатора спектра для исполнения «Экофизика-110В (Белая )»
| Удовлетворяемые стандарты и показатели точности | Класс1 по ГОСТ Р 8.714-2010 (МЭК 61260) |
| Наборы фильтров | октавные и 1/3-октавные фильтры |
| Диапазон частот анализа в реальном времени в режиме «Общая вибрация ЭФБ-110В» |
октавные фильтры 1 Гц — 125 Гц
1/3-октавные фильтры 0,8 Гц — 160 Гц |
| Диапазон частот анализа в реальном времени в режиме «Локальная вибрация ЭФБ-110В» |
октавные фильтры 8 Гц — 1000 Гц
1/3-октавные фильтры 6,3 Гц — 1250 Гц |
| Диапазон частот анализа в реальном времени в режиме «1/3-октавный анализатор XYZ» | 1/3-октавные фильтры 0,8 — 20 000 Гц |
| Линейный рабочий диапазон октавных фильтров | Общая вибрация ЭФБ-110В: 130 дБ
Локальная вибрация ЭФБ-110В: 112 дБ |
| Линейный рабочий диапазон 1/3-октавных фильтров | Общая вибрация ЭФБ-110В: 131 дБ
Локальная вибрация ЭФБ-110В: 117 дБ 1/3-октавный анализатор XYZ: 100 дБ |
| Максимальное измеряемое входное напряжение (с адаптером ЭКВ-110) | 4,6 В пик-пик |
Технические характеристики узкополосного анализа в режиме «БПФ-анализатор XYZ» для исполнения «Экофизика-110В (Белая)»:
- Количество каналов: 3.
- Количество точек в окне анализа: 1024.
- Диапазон анализа (полоса БПФ): 187 Гц, 375 Гц, 750 Гц, 1,5 кГц, 3 кГц, 6 кГц,
12 кГц, 24 кГц. - Объем выборки (в зависимости от диапазона анализа): от 375 до 48000.
- Количество усреднений (в зависимости от диапазона анализа): от 1 до 128.
- Количество линий БПФ, выводимых на индикатор: 200.
- Величина перекрытия окон БПФ (в зависимости от диапазона анализа): 75% или 87,5.
- Диапазон ZOOM: от 4 до 32.
- Усреднение: линейное, линейное с накоплением.
- Временное окно: модифицированное Flap-Top (ISO 18431)
Общие технические характеристики прибора Экофизика-110В
- Питание прибора
- Питание прибора осуществляется от комплекта аккумуляторов.
- Энергопотребление: максимально 500 мА.
- Зарядка аккумуляторов: с использованием внешнего зарядного устройства (входит в комплект поставки).
- Габаритные размеры и масса
- Габаритные размеры (без первичных преобразователей): 188 мм х 86 мм х 35 мм.
- Масса (без первичных преобразователей): не более 0,6 кг.
- Прочие характеристики
- Индикатор: OLED (320х240), цветной, диапазон рабочих температур от минус 10 С до плюс 50 С
- Для исполнения Экофизика-110В (Белая): TFT (320х240), цветной, диапазон рабочих температур от минус 20 до плюс 50 С.
- Клавиатура: пленочная.
- Память: >4 Гбайт, энергонезависимая.
- Интерфейс: USB (Master&Slave); DOUT (гальванически развязанный UART), DIN (порт для подключения цифровых датчиков).
- Рабочие условия эксплуатации
- Диапазон рабочих температур окружающей среды: от минус 10 гр. С до плюс 40 гр.С.
- Относительная влажность: до 90 % при +40 гр.С (без конденсата).
- Атмосферное давление: от 86 кПа до 108 кПа (645-810 мм рт.ст.).
|
Наименование шумомера-виброметра |
Краткое описание, измеряемые параметры |
Цена (с поверкой) |
ЭКОФИЗИКА-110А (Исполнение «HF»).Шумомеры, виброметры, анализаторы спектра на платформе 4-канального измерительного блока |
||
| Четырехканальный шумомер-виброметр ЭКОФИЗИКА-110А (Исполнение «HF»). Комплект «110АВ-4-DIN» (с первичной поверкой | Измеряемые параметры: шум, инфразвук, ультразвук (40кГц), вибрация (3 компоненты), шум+вибрация (3-комп.) одновременно, спектры
Прецизионный шумомер-виброметр, анализатор спектра в комплекте:
|
202 100 |
|---|---|---|
| Четырехканальный шумомер-виброметр ЭКОФИЗИКА-110А (Исполнение «HF»). Комплект «Белый Компакт» (с первичной поверкой) | Измеряемые параметры: шум, инфразвук, ультразвук (100 кГц), вибрация (3 компоненты), шум+вибрация (3-комп.) одновременно, спектры
Прецизионный шумомер-виброметр, анализатор спектра в комплекте:
|
233 800 |
ЭКОФИЗИКА-110А Исполнение «110А-БЕЛАЯ».Шумомеры, виброметры, анализаторы спектра на базе 1-канального измерительного блока с акустическим конусом |
||
| Шумомер, анализатор спектра ЭКОФИЗИКА-110А (Белая).
Комплект «Базовый-110А» (с первичной поверкой) |
Измеряемые параметры: шум, инфразвук, ультразвук (до 40 кГц), спектры, 1/1, 1/3 октавный анализ.
Прецизионный шумомер, анализатор спектра в комплекте:
|
134 000 |
| Шумомер, анализатор спектра ЭКОФИЗИКА-110А (Белая). Комплект «Белая ЭкоАкустика-110А» (с первичной поверкой)
(поставляется взамен снятого с производства шумомера «Экофизика-110А. комплект ЭкоАкустика-110А») |
Измеряемые параметры: шум, инфразвук, ультразвук (до 40 кГц), спектры, 1/1, 1/3 октавный анализ.
Прецизионный шумомер, анализатор спектра в комплекте:
В дальнейшем данный шумомер с поверкой возможно дооснастить цифровыми датчиками для измерения параметров микроклимата, переменных и постоянных ЭМП, световой среды) |
164 500 |
| Шумомер-одноосевой виброметр, анализатор спектра ЭКОФИЗИКА-110А (Белая).
Комплект «Базовый-110АВ1» (с первичной поверкой) (поставляется взамен снятого с производства шумомера-виброметра «Экофизика-110А комплект ЭкоАкустика-110АВ1) |
Измеряемые параметры:
Прецизионный шумомер-виброметр в комплекте:
|
173 500 |
| Шумомер-одноосевой виброметр, анализатор спектра ЭКОФИЗИКА-110А (Белая).
Комплект Виброакустика-110А (с первичной поверкой) |
Измеряемые параметры: шум, инфразвук, ультразвук, вибрация (одна компонента), спектры
Прецизионный шумомер-виброметр, анализатор спектра в комплекте:
|
154 750 |
| Шумомер-одноосевой виброметр, анализатор спектра
ЭКОФИЗИКА-110В (Белая). Комплект Виброакустика-110В (с первичной поверкой) |
Измеряемые параметры: вибрация (3 компоненты), шум, спектры
Состав комплекта:
|
183 000 |
| ЭКОФИЗИКА-110А (Белая). Изыскатель-110А | Измеряемые параметры: шум, инфразвук, ультразвук, спектры, переменные ЭМП до 400 кГц
Прецизионный шумомер, анализатор спектра, измеритель переменных электромагнитных полей до 400 кГц в комплекте:
|
212 000 |
ОКТАВА-121. Шумомеры интегрирующие |
||
| Октава-121. Комплект Старт | Портативный интегрирующий шумомер 1 класса точности для экспресс-контроля уровня шума продукции машиностроения.
В комплекте:
|
63 900 |
| Октава-121. Комплект Оптима | Портативный интегрирующий шумомер 1 класса точности для экспресс-контроля уровня шума продукции машиностроения, внешнего и внутреннего шума автомобилей и иных транспортных средств, гигиенической оценки производственных шумов.
В комплекте:
|
71 900 |
ЭКОФИЗИКА-110В (Белая). Виброметры, анализаторы спектра |
||
| Трехосевой виброметр, анализатор спектра ЭКОФИЗИКА-110В (Белая). Комплект «Виброэксперт-110В» (с первичной поверкой)
(поставляется взамен снятого с производства виброметра «Экофизика-110В комплект «110В-3″») |
Измеряемые параметры: вибрация (3 компоненты), спектры
Прецизионный трѐхканальный виброметр-анализатор спектра в комплекте:
|
126 500 |
| Трехосевой виброметр, анализатор спектра ЭКОФИЗИКА-110В (Белая). Комплект ВСЕ_РЕЖИМЫ-110В | Измеряемые параметры: вибрация (3 компоненты), спектры
Прецизионный трѐхканальный виброметр-анализатор спектра в комплекте:
|
138 000 |
Многофункциональные комплекты на платформе ЭКОФИЗИКА |
||
| ЭКОФИЗИКА. Комплект ЭкоМаксима | Измеряемые параметры: шум, инфразвук, ультразвук, вибрация (3 компоненты), ЭМП на частотах до 400 кГц, микроклимат, световая среда, спектры
Состав комплекта:
|
450 000 |
Для проведения измерений виброакустического фактора в рамках специальной оценки условий труда ЭкоСфера рекомендует следующие СИ:
|
Наименование СИ |
Краткое описание, измеряемые параметры |
Цена (с первичной поверкой) |
| Шумомер-одноосевой виброметр, анализатор спектра ЭКОФИЗИКА-110А (Белая).
Комплект «Базовый-110АВ1» (с первичной поверкой) |
Измеряемые параметры: шум, инфразвук, ультразвук (до 40 кГц), спектры, 1/1, 1/3 октавный анализ.
Прецизионный шумомер, анализатор спектра в комплекте:
В дальнейшем данный шумомер с поверкой возможно дооснастить цифровыми датчиками для измерения параметров микроклимата, переменных и постоянных ЭМП, световой среды) |
173 500 |
|---|---|---|
| Шумомер, анализатор спектра
ЭКОФИЗИКА-110А (Белая). Комплект «Базовый-110А» (с первичной поверкой) |
Измеряемые параметры: шум, инфразвук, ультразвук (до 40 кГц), спектры, 1/1, 1/3 октавный анализ.
Прецизионный шумомер, анализатор спектра в комплекте:
|
134 000 |
| Трехосевой виброметр, анализатор спектра ЭКОФИЗИКА-110В (Белая). Комплект «Виброэксперт-110В» (с первичной поверкой) | Измеряемые параметры: вибрация (3 компоненты), спектры
Прецизионный трѐхканальный виброметр-анализатор спектра в комплекте:
|
126 500 |
| Четырехканальный шумомер-виброметр ЭКОФИЗИКА-110А (Исполнение «HF»).
Комплект «110АВ-4-DIN» (с первичной поверкой |
Измеряемые параметры: шум, инфразвук, ультразвук (40кГц), вибрация (3 компоненты), шум+вибрация (3-комп.) одновременно, спектры
Прецизионный шумомер-виброметр, анализатор спектра в комплекте:
|
202 100 |
| Шумомер-одноосевой виброметр, анализатор спектра ЭКОФИЗИКА-110А (Белая). Комплект «Базовый-110АВ1» (с первичной поверкой) | Измеряемые параметры:
|
173 500 |
| Четырехканальный шумомер-виброметр ЭКОФИЗИКА-110А (Исполнение «HF»). Комплект «Белый Компакт» (с первичной поверкой) | Измеряемые параметры:
|
233 800 |
С остальными вариантами поставки шумомеров-виброметров с первичной поверкой Вы можете ознакомиться на нашем сайте в соответствующем разделе – (кликай здесь)
По возникшим вопросам или за дополнительными комментариями Вы можете обращаться напрямую к менеджерам нашей компании по телефону +7(495) 150-40-12 или по электронной почте info@ekosf.ru
ШУМОМЕРЫ ВИБРОМЕТРЫ ШУМОМЕРЫ-ВИБРОМЕТРЫ
ВИБРОКАЛИБРАТОРЫ КАЛИБРАТОРЫ ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ ДЛЯ ШУМОМЕРОВ-ВИБРОМЕТРОВ
ЛИДЕРЫ ПРОДАЖ: ШУМОМЕРЫ И ВИБРОМЕТРЫ
