Экофизика ВСЕ РЕЖИМЫ — Трехосевой виброметр, анализатор спектра

Name: Купить виброметр Экофизика ВСЕ РЕЖИМЫ
Price: 423200 RUB
Availability: InStock

423 200 ₽

Author : Евгений

Срок поставки до 10 дней

Поверка *: Поверка включена в стоимость

В Госреестре: № 66279-16. Межповерочный интервал 1 год

Экофизика ВСЕ РЕЖИМЫ — Трехосевой виброметр-анализатор спектра

Трехканальный виброметр Экофизика-111В Все режимы-111В с первичной поверкой предназначен для:

измерения общей вибрации одновременно по трём осям (X, Y, Z);
измерения локальной вибрации одновременно по трём осям (X, Y, Z);
измерения физических факторов при наличии цифровых датчиков.

Трехосевой виброметр, анализатор Экофизика ВСЕ РЕЖИМЫ

— это виброметр-анализатор спектра 1-го класса, предназначенный для оценки воздействия вибрации на человека в рамках специальной оценки условий труда и производственного контроля, конструкции зданий и сооружений, а также для исследований вибрационной активности машин.

Виброметр ЭКОФИЗИКА-110В (Белая). Комплект Все режимы -110В применяется в следующих областях:

Специальная оценка условия труда;
Санитарно-гигиеническая оценка вибрации на рабочем месте;
Санитарно-гигиеническая оценка вибрации в помещениях жилых и общественных зданий;
Измерение вибрационных характеристик оборудования и строительных конструкций;
Оценка воздействия вибрации на здания и сооружения;
Научно-исследовательские и опытно-конструкторские работы.

Виброметр Экофизика-110В Комплект ВСЕ РЕЖИМЫ сконструирован с учетом требований российских и международных стандартов и санитарных норм (ГОСТ ГОСТ 12.1.012-2004, СН 2.2.4/2.1.8-583-96, ГОСТ ИСО 8041, ГОСТ 17168, ГОСТ 31191.1 (ИСО 2631-1), ГОСТ 31191.2 (ИСО 2631-2), ГОСТ 31192.1 (ИСО 5349-1), ГОСТ 31192.2 (ИСО 5349-2), ГОСТ 31191.4 (ИСО 2631-4), МЭК 61260.

Особенности измерителя Экофизика ВСЕ РЕЖИМЫ:

Количество аналоговых каналов: 3
Измерение среднеквадратичных и пиковых корректированных виброускорений, дозы вибрации (VDV) по трем направлениям одновременно (ГОСТ ИСО 8041)
Измерение уровней вибрации в октавных и 1/3-октавных полосах частот по трем направлениям одновременно
Автоматическая запись в память результатов измерений и оцифрованных сигналов
Отсутствие кабельного эффекта благодаря применению датчиков со встроенной электроникой
Линейный рабочий диапазон более 100 дБ без переключения усиления
Одновременное измерение спектров по трем каналам в диапазоне частот до 10 кГц (20 кГц для Экофизика-110В (Белая))
Измерение вибрации одновременно в трех точках в диапазоне частот до 10 кГц
Возможность индикации измерений звука при подключении цифрового преобразователя ОКТАФОН-110А-DIN
Измерение процентилей Ln, дозы вибрации и других статистических показателей
Расширение режимов измерений при подключении цифровых измерительных преобразователей (микроклимат, переменные и постоянные ЭМП, световая среда)

Особенности индикаторного блока «Экофизика-110А (Белая)»:

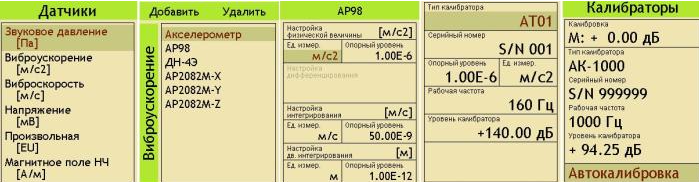

Диспетчер датчиков	В приборах серии Белая Экофизика имееется гибкая система настройки измерительного тракта, которая называется «Диспетчер датчиков». Диспетчер датчиков включает в себя следующие составные части: реестр измеряемых величин (единиц измерения); картотека зарегистрированных первичных преобразователей; картотека зарегистрированных калибраторов; журнал диспетчера. Диспетчер датчиков позволяет: хранить калибровочные данные для разнообразных первичных преобразователей; для некоторых видов первичных преобразователей (например, датчиков ускорения) пользователь может предусмотреть использование вторичных единиц единиц (например, измерять скорость или перемещение с помощью датчика ускорения); выбирать в измерительных программах датчики нужного типа; при этом прибор автоматически задействует параметры калибровки; хранить параметры калибраторов и использовать их при автоматической калибровке; регистрировать в журнале все изменения, связанные с калибровкой.

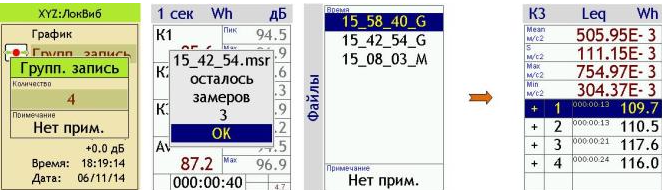

Групповая запись	Групповая запись – это способ сохранения результатов измерений вручную, при котором несколько последовательных замеров сохраняются в общем файле для удобства последующей обработки. Белая Экофизика может осуществлять постобработку файла Групповой записи: рассчитывать средние арифметические, максимальные и минимальные значения, а также стандартное отклонение (стандартную неопределенность).
Хронограмма измерений в реальном времени	Позволяет быстро проанализировать акустические явления непосредственно в контрольной точке. В процессе измерений приборы серии «Белая Экофизика» сохраняют часть результатов в оперативной памяти. В специальном графическом окне пользователь следит за тем, как развивается исследуемый процесс во времени. Остановив замер, пользователь может выделить нужную зону предыстории и провести её постобработку: прибор рассчитает максимальные, пиковые и эквивалентные уровни только для выделенного участка (события). Результат этой оперативной постобработки можно сохранить в блокнот протоколов вместе с графической копией экрана прибора.

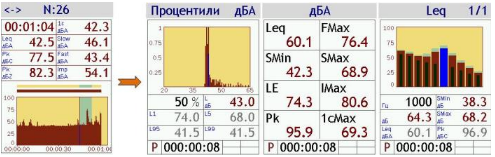

Анализ хронограмм мультизаписей	Мультизапись — это один из способов автоматического сохранения в память результатов измерений приборов нашего производства. В результате выполнения мультизаписи в приборе получается файл с пошаговой историей измерений (хронограмма). Каждый шаг этой истории содержит всю совокупность измеренных величин. Обработка файлов мультизаписей позволяет выделять события и рассчитывать для них максимальные, средние и иные показатели. До сих пор эти возможности были доступны только при наличии дополнительного программного обеспечения. В приборах серии «Белая Экофизика» обработка мультизаписи может быть выполнена самим прибором без компьютера. При вызове из памяти файла мультизаписи на экране появляется окно навигации. Оно позволяет быстро оценить всю совокупность измерений и перейти к нужному месту хронограммы для детального рассмотрения всех величин на конкретном шаге измерения. Примечание. Функция постобработки хронограмм мультизаписей имеется в следующих измерительных программах приборов Экофизика-110А (Белая) и Экофизика-110В (Белая): ЭкоЗвук ЭФБ-110А, Общая вибрация ЭФБ-110В, -ЭФБ-110А, -ЭФБ-HF, Локальная вибрация ЭФБ-110В, -ЭФБ-110А, -ЭФБ-HF.

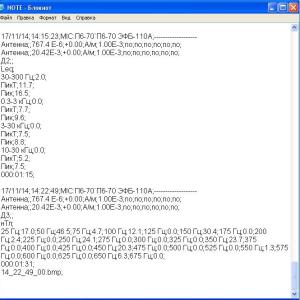

Электронный блокнот протоколов измерений	В приборах серии Белая Экофизика есть новый вид записи в память: Запись в Блокнот. Блокнот удобен в тех случаях, когда вы хотите сохранить только то, что видите на экране. Особенно это актуально для результатов постобработки хронограмм мультизаписи и предысторий, которые не могут быть сохранены иным способом. Блокнот – это отдельный текстовый файл (NOTE.TXT), который создается в корневом каталоге энергонезависимой памяти прибора при первой записи. Новая запись заносится в конец файла и содержит сведения о режиме измерения, о дате и времени, датчике и его калибровочных параметрах, а также о тех результатах измерений, которые вы видели на экране. Для тех измерительных окон, в которых данные представлены в графическом виде, запись в блокнот сопровождается одновременным сохранением графического файла-копии экрана типа .BMP. В таких случаях имя графического файла также присоединяется в блокнотную запись.

Стандартный комплект поставки Экофизика ВСЕ РЕЖИМЫ:

трёхканальный измерительно-индикаторный блок ЭКОФИЗИКА-110В (Белая) с тремя входами BNC (ICP/IEPE),
3-компонентный вибродатчик,
сумка-кофр СТАНДАРТ-ES,
два комплекта аккумуляторов с зарядным устройством,
руководство по эксплуатации с паспортом и свидетельством о поверке
набор измерительных программ «Инженерная виброметрия ЭФБ-110В» (предназначен для технических и инженерных измерений),
набор измерительных программ модулей «Санитарная виброметрия ЭФБ-110В» (предназначен для санитарно-гигиенических измерений, в т.ч. для специальной оценки условий труда и производственного контроля),
набор измерительно-программных модулей «Цифровые измерители DIN»(предназначен для подключения цифровых датчиков для измерения параметров микроклимата, световой среды, переменных ЭМП до 400 кГц, постоянных электрических и магнитных полей);

Для измерения вибрации обязательно использование комплекта адаптеров для измерения общей и локальной вибрации KIT-MA (поставляется по дополнительному заказу).

В дальнейшем имеется возможность доукомплектации данного измерителя различными модулями для измерения параметров световой среды, микроклимата , переменных электромагнитных полей, в т.ч. 50 Гц и постоянных электрических и магнитных (геомагнитных) полей!!! (Смотри вкладку «Опции»)

Технические характеристики Экофизика ВСЕ РЕЖИМЫ в качестве виброметра:
Удовлетворяемые стандарты, показатели точности	ГОСТ ИСО 8041-2006, ГОСТ 12.1.012-2004, ГОСТ 31192.1-2004, ГОСТ 31191.1-2004, ГОСТ 31191.2-2004
Режимы измерения виброметра	Общая вибрация, Локальная вибрация
Количество каналов	3
Тип вибропреобразователя	Пьезоакселерометры со встроенной электроникой IEPE (ICP-совместимые)
Измеряемые параметры	три компоненты корректированного ускорения, доза вибрации VDV, вибрационная экспозиция (общая вибрация), полное виброускорение (локальная вибрация), гистограммы распределения корректированных виброускорений и соответствующие процентили L1…L99
Частотные коррекции общей вибрации (измеряются одновременно)	Wb, Wc, Wd, We, Wj, Wk, Wm, Fk, Fm
Частотные коррекции локальной вибрации (измеряются одновременно)	Wh, Fh
Временные характеристики	СКЗ-1с, СКЗ-5с, СКЗ-10с, Leq (СКЗ за весь интервал измерений), Пик-1с, Пик-5 с, Пик-10с, Пик (пиковое значение за все время измерения), VDV
Линейный рабочий диапазон измерений виброускорения с вибропреобразователем АР2082М или АР2037-100, дБ отн. 1 мкм/с2	По входу MIC: 58 — 174 (Wm), 60-174 (Wk, Wb, Wc), 56-174 (Wd), 55-174 (We), 63-174 (Wj), 65-164 (Fk, Fm), 50-174 (Wh), 64-174 (Fh). По входам X, Y, Z: 59 — 164 (Wm), 60-164 (Wk), 58-164 (Wd), 62-164 (Wb, Wc), 55-164 (We), 65-164 (Wj), 68-164 (Fk, Fm), 50-164 (Wh), 64-164 (Fh)
Пределы основной относительной погрешности измерения виброускорения на опорной частоте	+/-0,3 дБ

Технические характеристики прибора Экофизика ВСЕ РЕЖИМЫ в качестве 1/n-октавного анализатора спектра:
Удовлетворяемые стандарты и показатели точности	Класс 1 по МЭК 61260
Наборы фильтров	октавные, 1/3-октавные фильтры, 1/12-октавные фильтры
Диапазон частот анализа в реальном времени для октавных фильтров	ОбВиб-Эко-1,-3: 1 Гц — 125 Гц ЛокВиб-Эко-1, -3: 8 Гц — 1000 Гц ЭкоЗвук: 2 Гц — 16 кГц
Диапазон частот анализа в реальном времени для 1/3-октавных фильтров	ОбВиб-Эко-1,-3; Анализ-1(3)-LF: 0,8 — 160 Гц ЛокВиб-Эко-1,-3; Анализ-1(3)-MF: 6,3 — 1250 Гц Анализ-4-EF: 0,8 — 10000 Гц ЭкоЗвук: 1,6 — 20000 Гц Ультразвук-40к: 25 — 40000 Гц Анализ-4-HF: 25-40000 Гц (MIC), 25-10000 Гц (X,Y,Z) Ультразвук-100к: 25 Гц — 100 кГц
Диапазон частот анализа в реальном времени для 1/12-октавных фильтров	Анализ 1/12: 102 — 9800 Гц
Линейный рабочий диапазон октавных фильтров	102 дБ
Линейный рабочий диапазон 1/3-октавных фильтров	в диапазоне 0,8 — 125 Гц: 110 дБ в диапазоне 25 — 40000 Гц: 104 дБ в диапазоне 25 Гц — 100 кГц: 100 дБ
Линейный рабочий диапазон 1/12-октавных фильтров	109 дБ
Максимальное измеряемое входное напряжение	MIC: 139 дБ отн. 1 мкВ X, Y, Z: 125 дБ отн. 1 мкВ

Виброметр Экофизика ВСЕ РЕЖИМЫ возможно дооснастить следующими комплектующими:

Цифровой преобразователь:	Измерительные функции:	Стоимость, руб:
110-KIT-MA3 ЭкоСфера рекомендует данный комплект адаптеров для удобства и верности измерения вибрации	Комплект адаптеров для установки 3-координатных датчиков: 002КР — адаптер кисти руки; 022КР — адаптер рукоятки (особенно удобен при работе в рукавицах); 002ОТ — жесткий диск для измерений вибрации на сиденье; 003ОП — платформа напольная — для измерений вибрации на полу и т.п.; АМ01 — установочный магнит	31 000
110-KIT-MA4 ЭкоСфера рекомендует данный комплект адаптеров для удобства и верности измерения вибрации	Комплект адаптеров для установки 3-координатных датчиков: 002КР — адаптер кисти руки; 022КР — адаптер рукоятки (особенно удобен при работе в рукавицах); 002ОТ — жесткий диск для измерений вибрации на сиденье; 003ОП — платформа напольная — для измерений вибрации на полу и т.п.; АМ01 — установочный магнит	52 900
П3-80-ЕН500	Одновременное измерение напряженности электрических и магнитных полей в полосах частот 25 Гц, 50 Гц, … 675 Гц, 5-2000 Гц, 2 – 400 кГц, 10-30 кГц	254 600
П6-70 / П6-71	Измерение напряженности магнитного (П6-70) и электрического (П6-71) поля в диапазоне частот 5 Гц – 500 кГц.	214 800
П3-80Е	Измерение напряженности ЭСП	107 300
П3-81-мТл	Цифровой антенный преобразователь постоянного магнитного поля (выдает цифровые значения напряженности магнитного поля в трех направлениях, модуль вектора напряженности, значение напряженности МП на частоте 50 Гц) Диапазон: 0,1 — 50 мТл	115 800
П3-81-мкТл	Цифровой антенный преобразователь слабого постоянного (геомагнитного) магнитного поля (выдает цифровые значения напряженности магнитного поля в трех направлениях, модуль вектора напряженности) Диапазон: 1 — 500 мкТл	115 800
ЭкоТерма-1	Одновременное измерение параметров температуры и влажности воздуха (в т.ч. точки росы и тепловой нагрузки среды / ТНС), а также атмосферного давления	Снята с производства (взамен поставляется Метеоскоп-М)
ТТМ-2-04-DIN	Измерение скорости воздушного потока с цифровым выходом DIN	75 000
еЛайт-DIN	Измерение освещенности, яркости и пульсации	48 800
КВ-160	Виброкалибратор с поверкой.	309 500
АТ01m	Виброкалибратор с поверкой.	195 000
Сумка-кофр	Сумка для транспортировки (входит в базовый комплект поставки)	от 7 500 (стоимость зависит от размеров сумки)
Signal +	Комплект программного обеспечение для постообработки результатов измерения (отображение результатов измерения в графическом и табличном виде)	от 51 600
ВАТТ	Портативный внешний аккумулятор для проведения работ в полевых условиях	20 000
BNCm-BNCf	Кабели применяются для удлинения стандартных 2-х метровых кабелей однокомпонентных вибродатчиков. Стандартная длина — 5 метров. При подключении одноканальных датчиков вибрации AP2098 по кабельным линиям общей длины до 20 м измерения до 400 м. обеспечивается корректное измерение уровней вибрации без искажений	15 000

ДОКУМЕНТАЦИЯ НА ОБОРУДОВАНИЕ

Описание типа виброметра-анализатора спектра Экофизика-110В с поверкой

Паспорт на виброметр-анализатор спектра Экофизика-110В с поверкой

Руководство по эксплуатации виброметра-анализатора спектра Экофизика-110В с поверкой

Перечень методических документов по измерениям шума и вибрации

«ВОПРОС-ОТВЕТ»

1. Где найти диапазоны и погрешности измерений шума и вибрации для приборов Октава и Экофизика? Как правильно заполнить проект области аккредитации?

Вопрос:

При заполнении области аккредитации нам необходимо правильно указать диапазоны и погрешности измерений на шумомер-виброметр ЭКОФИЗИКА.

Но в паспортах и руководствах по эксплуатации на средства измерения мы часто не находим нужных сведений. Что делать в данной ситуации?

Ответ:

Вы, по-видимому, пытаетесь найти нужную информацию в разделе «Технические характеристики». В этом разделе, как правило, приводятся сведения о различных аспектах, влияющих на точность приборов: класс шумомера, характеристика направленности, основная погрешность, линейный рабочий диапазон, влияние внешних факторов и т.п. Чтобы рассчитать по этим данным погрешность конкретного измерения, необходимо провести определенную работу.

Пользователям шумомеров-виброметров Октава и Экофизика мы рекомендуем обращать внимание на тот раздел руководства по эксплуатации, где описаны методики измерений. Методика измерений в обязательном порядке включает в себя сведения о диапазоне и показателях точности.

Для пользователей приборов ОКТАВА-101АМ/110А, ОКТАВА-110А-ЭКО, ОКТАВА-101ВМ/110В, ЭКОФИЗИКА, ЭКОФИЗИКА-110А, ЭКОФИЗИКА-110В составле сборник методик прямых однократных измерений МИ ПКФ12-006, который является частью их эксплуатационной документации. В этом сборнике Вы найдете данные по диапазонам, погрешностям и многое другое.

Сборник МИ ПКФ 12-006 бесплатно предоставляется всем покупателям наших приборов при поставке. Мы также рекомендуем следить за обновлениями на нашем сайте, так как МИ ПКФ 12-006 — это живой документ, в который мы регулярно вносим поправки.

МИ ПКФ 12-006. Методики прямых измерений уровней шума и вибрации приборами ОКТАВА и ЭКОФИЗИКА

Набор измерительных программ «Санитарная виброметрия ЭФБ-110В».

Набор включает в себя измерительные программы прибора ЭКОФИЗИКА-110В (Белая), предназначенные для общетехнических измерений вибрации.

Состав набора «Санитарная виброметрия ЭФБ-110В»:

Измерительная программа	Количество каналов	Измеряемые величины	Рекомендации по применению
Общая вибрация ЭФБ-110В	3	Одновременное измерение по трем направлениям Корректированные среднеквадратичные (текущие, максимальные и минимальные, MTVV) и пиковые ускорения с частотными коррекциями Fk, Fm (Лин 1 — 80 Гц) и Wb, Wc, Wd, We, Wj, Wk, Wm, доза вибрации VDV. Текущие, максимальные и минимальные уровни ускорения в октавных и 1/3-октавных полосах частот в диапазоне 0,8 Гц — 160 Гц.	Измерения общей вибрации, вибрации в помещениях жилых и общественных зданий
Локальная вибрация ЭФБ-110В	3	Одновременное измерение по трем направлениям Корректированные среднеквадратичные (текущие, максимальные и минимальные) и пиковые ускорения с частотными коррекциями Fh (Лин 8 — 1000 Гц) и Wh, полная вибрация. Текущие, максимальные и минимальные уровни ускорения в октавных и 1/3-октавных полосах частот в диапазоне 6,3 Гц — 1250 Гц.	Измерения локальной вибрации

Набор измерительных программ «Инженерная виброметрия ЭФБ-110В».

Состав набора «Инженерная виброметрия ЭФБ-110В»:

Измерительная программа	Количество каналов	Измеряемые величины	Рекомендации по применению
XYZ:1/3окт	3	1/3-октавные спектры 0,8 Гц — 20 кГц	Общетехнические измерения 1/3-октавных спектров ускорения, скорости, перемещения, звукового давления
XYZ:БПФ-3	3	Узкополосные спектры в диапазоне частот до 24 кГц	Общетехнические измерения БПФ-спектров вибрации и звукового давления

Набор измерительных программ «Цифровые измерители DIN «.

Набор «Цифровые измерители DIN» состоит из режимов измерений, которые реализуются при подключении к индикаторному блоку Экофизика-D цифровых преобразователей семейства DIN.

Состав набора «Цифровые измерители DIN «:

Измерительно-программный модуль	Цифровой преобразователь	Количество каналов	Измеряемые величины	Рекомендации по применению
ЭкоЗвук для ОКТАФОН-110А	ОКТАФОН-110А-DIN ОКТАФОН-110В-DIN	1	Текущие, максимальные и минимальные уровни звука (110А-DIN) или ускорения (110В-DIN) с коррекциями А, С, Z, AU и временными характеристиками F, S, I, эквивалентные (Leq) и пиковые (Пик) уровни, уровни звуковой экспозиции (звукового воздействия) LE. Текущие, максимальные и минимальные уровни в октавных и третьоктавных полосах частот в диапазоне от 25 Гц до 20 кГц.	Гигиенические и технические измерения шума и низкочастотного воздушного ультразвука. Любые измерения, которые предписано проводить шумомерами 1 класса точности. Аттестация помещений
Анализатор-DIN	ОКТАФОН-110А-DIN ОКТАФОН-110В-DIN	1	Точные измерения напряжения в полосах частот шириной от 1 Гц в диапазоне частот до 48000 Гц	Метрология, контроль качества источников сигналов (тифоны, свистки, гудки и пр.) по частоте и уровню
Общая вибрация для 110-IEPE-DIN	110-IEPE-DIN	3	Одновременное измерение по трем направлениям Корректированные среднеквадратичные (текущие, максимальные и минимальные) и пиковые ускорения с частотными коррекциями Fk, Fm (Лин 1 — 80 Гц) и Wb, Wc, Wd, We, Wj, Wk, Wm, доза вибрации VDV. Текущие, максимальные и минимальные уровни ускорения в октавных и 1/3-октавных полосах частот в диапазоне 0,8 Гц — 160 Гц. Статистика процентилей Ln для корректированного ускорения	Измерения общей вибрации, вибрации в помещениях жилых и общественных зданий
Локальная вибрация для 110-IEPE-DIN	110-IEPE-DIN	3	Одновременное измерение по трем направлениям Корректированные среднеквадратичные (текущие, максимальные и минимальные) и пиковые ускорения с частотными коррекциями Fh (Лин 8 — 1000 Гц) и Wh, полная вибрация. Текущие, максимальные и минимальные уровни ускорения в октавных и 1/3-октавных полосах частот в диапазоне 6,3 Гц — 1250 Гц. Статистика процентилей Ln для корректированного ускорения	Измерения локальной вибрации
П3-80-Е	П3-80-Е	1	Напряженность электростатического поля	Санитарно-эпидемиологические исследования, контроль качества
П3-80-Е400	П3-80-ЕН500	1	Напряженность электрического поля в различных полосах частот в диапазоне от 5 Гц до 400 кГц	Санитарно-эпидемиологические исследования, контроль качества
П3-80-Н400	П3-80-ЕН500	1	Напряженность магнитного поля в различных полосах частот в диапазоне от 5 Гц до 400 кГц	Санитарно-эпидемиологические исследования, контроль качества
П3-81-01	П3-81-01	6	Магнитная индукция геомагнитного поля и переменного магнитного поля промчастоты 50 Гц	Санитарно-эпидемиологические исследования, контроль качества
П3-81-02	П3-81-02	6	Магнитная индукция постоянного магнитного поля и переменного магнитного поля промчастоты 50 Гц	Санитарно-эпидемиологические исследования, контроль качества
Экотерма-1	Экотерма-1-DIN	4	Температура, влажность, индекс ТНС и др.	Измерения показателей микроклимата на рабочих местах, в помещениях жилых и общественных зданий
ТТМ-2-04	ТТМ-2-04-DIN	2	Скорость и температура потока воздуха	Измерения показателей микроклимата на рабочих местах, в помещениях жилых и общественных зданий
Эколайт-DIN	Эколайт-01-DIN	2	Освещенность, яркость и коэффициент пульсаций	Измерения показателей световой среды
