ВК-16/160 – Виброкалибратор

Name: Купить ВК-16/160| Виброкалибратор с поверкой | В наличии
Price: 135000 RUB
Availability: InStock
Rating: 4.67 (3 reviews)

135 000 ₽ с НДС

Author : Dasha

Срок поставки до 10 дней

Поверка *: Поверка включена в стоимость

В Госреестре: №76582-19. Межповерочный интервал 1 год

ВК-16/160 – Виброкалибратор с поверкой.

Портативный виброкалибратор ВК-16/160 предназначен для проведения экспресс-калибровки и проверки работоспособности и исправности различный вибропреобразователей

Калибратор для виброметров ВК-16/160 с первичной поверкой – это виброкалибратор 1-го класса точности, прибор предназначен для калибровки и проверки работоспособности виброметров трехосевых и одноосевых.

Новый прибор изготовлен полностью под новые требования нормативных документов и удовлетворяет самым последним требованиям.

ВМЕСТЕ ДЕШЕВЛЕ – Комплект ВК 16/160 + Защита-К

Назначение виброкалибратора ВК-16/160 с поверкой:

Калибратор ВК-16/160 с поверкой предназначен для воспроизведения величины виброускорения с заданными частотами и амплитудами для калибровки и поверки виброизмерительной аппаратуры и ее компонентов; проверки работоспособности виброизмерительной аппаратуры в лабораторных и полевых условиях.

Особенности виброкалибратора ВК-16-160:

Класс точности виброкалибратора для виброметров ВК-16/160 – 1 (первый);
Калибратор ВК-16/160 предназначен для калибровки и проверки работоспособности виброметров по ГОСТ ИСО 8041;
Виброкалибратор ВК-160 является уникальным калибратором, работающим на частотах 16 и 160 Гц;
Калибратор виброметров ВК-16/160 обеспечивает проверку работоспособности виброметров на двух частотах – 0,016 и 0,16 кГц;
Требования проверки работоспособности измерительного тракта виброметра как до, так и после проведения измерений с целью оценки воздействия вибрации на человека с помощью вибрационного калибратора (эталонного источника вибрации) содержатся в стандартах ГОСТ 31192.2–2005, ГОСТ 31319–2006, МУК 4.3.3221-14, аттестованных МИ;
Выпуск ВК 16/160 вызван необходимостью создания устройства, полностью соответствующего требованиям стандарта ГОСТ ИСО 8041-2006 «Вибрация. Воздействие вибрации на человека. Средства измерений.

Калибратор ВК-16/160 прошёл испытания с целью утверждения типа СИ и внесения в Госреестр.

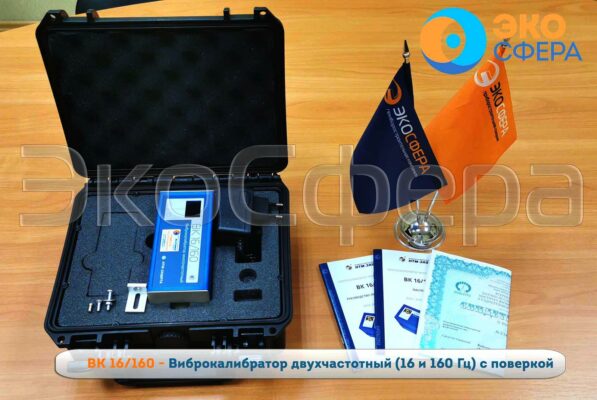

Базовый комплект поставки калибратора ВК16/160 включает в себя:

калибратор ВК-16/160;
переходник резьбовой;
арретир;
переходник угловой;
сетевой адаптер;
паспорт;
руководство по эксплуатации;
свидетельство о поверке.

Технические характеристики виброкалибратора ВК-16-160 с поверкой:

Калибратор воспроизводит колебания на частоте 15,92 Гц с заданным среднеквадратичным значением виброускорения 1 м/с². Режим «16 Гц».
Калибратор воспроизводит колебания на частоте 159,2 Гц с заданным среднеквадратичным значением виброускорения 10 м/с². Режим «160 Гц».

Наименование характеристики	Значение характеристики
Пределы допускаемой относительной погрешности частоты воспроизводимых колебаний, %,	± 0,5
Пределы допускаемой основной относительной погрешности воспроизведения СКЗ виброускорения, %,	± 2
Коэффициент гармоник воспроизводимых колебаний, %, не более	3
Относительный коэффициент поперечного движения вибростола, %, не более	5
Время установления параметров вибрации калибратора после включения, с, не более:
для частоты 159,2 Гц	10 с
для частоты 15,92 Гц	20 с
Масса поверяемого вибропреобразователя, г, не более
для частоты 15,92 Гц	180
для частоты 159,2 Гц	120
Масса калибратора, кг, не более	1,4
Габаритные размеры калибратора (длина; ширина; высота), мм,	140; 64; 85
Нормальные условия измерений:	температура окружающей среды от +15 до +25 °С, относительная влажность от 40 до 85 %.
Рабочие условия эксплуатации калибратора:	температура от -10 °С до +50 °С, относительная влажность от 10 % до 90 % (без конденсации).
Питание калибратора при эксплуатации осуществляется от 4-х аккумуляторов типоразмера АА.

Описание типа виброкалибратора ВК-16/160

Свидетельство об утверждении типа виброкалибратора ВК-16/160 с поверкой

Паспорт виброкалибратора ВК-16/160 с поверкой

Руководство по эксплуатации виброкалибратора ВК-16/160 с поверкой

Как калибровать виброметр с помощью вибрационного калибратора ВК-16-160 ?

В начале хотелось бы отметить, что виброкалибратором с поверкой Вы не делаете калибровку виброметра, как можно судить по названию калибратора ВК-16-160, а лишь только проверяете работоспособность виброметра.

Рабочий стол калибратора зафиксирован арретиром. Перед использованием арретир должен быть снят.
Вибропреобразователь (ВП) монтируется к рабочему столу с помощью адаптера резьбового (шпилька М4-М5) из комплекта поставки калибратора. М4 закручивается в стол, на выступающую часть М5 монтируется ВП. ВП, имеющий сквозное отверстие, удобнее привинчивать к рабочему столу винтом М4, входит в комплект.
Подключаем вибропреобразователь к прибору. Включаем виброметр в режиме индикации октавных фильтров Перед началом измерения прибор должен быть включен не меньше 2-х минут. Включить питание калибратора. Устанавливается режим генерации колебаний: частота колебаний 159,2 Гц, СКЗ колебаний 10,0 м/с² или 140 дБ относительно 1∙10^-6 м/с². Такие параметры колебаний соответствуют требованиям ГОСТ ИСО 8041 для проверки калибровки виброметра при измерении локальной вибрации.
Включаем виброкалибратор ВК-16-160 с поверкой. После стабилизации уровня сигнала калибратора показания виброметра считывать в третьоктавной полосе 160 Гц (на рисунке) или в октавной полосе 125 Гц. Рекомендуется сделать СБРОС и убедиться, что показания те же.
Для проверки калибровки виброметра по осям X и Y он монтируется на столе калибратора с помощью адаптера углового. На рисунке с помощью адаптера ВП установлен для проверки оси Х. Показание прибора считывается в третьоктавной полосе 160 Гц или октавной полосе 125 Гц (на рисунке).
Для проверки калибровки виброметра при измерении общей вибрации ГОСТ ИСО 8041 требует использовать калибровочный сигнал 15,92 Гц и 1 м/с² (120 дБ). Переключение на генерацию такого сигнала проводится кнопкой РЕЖИМ. Дальнейшая проверка калибровки выполняется так же, как для сигнала 159,2 Гц с той разницей, что показания для сигнала 16,52 Гц надо считывать в октавной или третьоктавной полосе 16 Гц. Отклонение показаний прибора от фактического значения СКЗ колебаний калибратора, указанного в свидетельстве о поверке, не должно превышать ±0,4 дБ если показание считывается в дБ и 4 %, если в м/с². Если метод измерения содержит другие требования, результат проверки калибровки должен им соответствовать.
