Экофизика-110А/Строитель-АВ - комплект для измерений вибрации и шума в строительстве с поверкой

ЭКОФИЗИКА Комплект СТРОИТЕЛЬ-АВ с поверкой - Обработка результатов измерения с помощью ПО Signal+3G RTA

Осуществляем доставку по всей России

Возможна поставка через госзакупки

Сервисное обслуживание и поверка

Наличный и безналичный расчёт

ЭКОФИЗИКА Комплект СТРОИТЕЛЬ-АВ — Шумомер-виброметр для измерений вибрации и шума в строительстве

Name: ЭКОФИЗИКА-СТРОИТЕЛЬ-АВ - Купить виброметр
Price: 1110688 RUB
Availability: InStock

1 110 688 ₽ с НДС

Author : Oleg

Срок поставки до 15 дней

Поверка *: Поверка включена в стоимость

В Госреестре: №48906-12. Межповерочный интервал 1 год

ЭКОФИЗИКА-110А Комплект СТРОИТЕЛЬ-АВ — Комплект для измерений общей вибрации и шума в строительстве (с поверкой)

ЭКОФИЗИКА-110А Комплект СТРОИТЕЛЬ-АВ является шумомером-виброметром, анализатором спектра.

В комплект включен измерительный режим ЭкоЗвук, в котором можно проводить измерения как корректированного уровня звука, так и октавных и третьоктаных уровней звукового давления.

В данный комплект также входит измерительный режим «Вибрация зданий», который позволяет :

получать данные (СКЗ и пик) виброускорения и виброскорости в полосе частот от 0,8 Гц до 400 Гц на экране прибора (в дБ и в линейных единицах) без замены вибродатчика;
с помощью ПО Signal+RTA, входящего в базовый комплект поставки, рассчитать значения виброперемещения на компьютере) в полосе частот от 0,8 Гц до 400 Гц;

В комплект уже включен необходимы набор крепежных адаптеров для вибродатчика.

Назначение ЭКОФИЗИКА Комплект СТРОИТЕЛЬ-АВ с поверкой:

Комплект Экофизика-110А/Строитель-АВ предназначен для измерения вибрации и шума в целях проверки требований технического регламента «О безопасности зданий и сооружений». Его отличительная особенность — возможность измерения пиковой скорости по ГОСТ Р 52892-2007 с индикацией результатов измерений на дисплее прибора.

Кроме этого таким комплектом можно измерять:

виброускорение (ГОСТ 12.1.012, МУК 4.3.3221-14, ВСН 490-87),
среднеквадратичную виброскорость (СП 22.13330.2011, СП 24.13330.2011),
шум (СНиП 23-03, СП 51.13330.2011).

Комплект Строитель-АВ может быть использован как составная часть системы измерения звукоизоляции или систем длительного автоматического мониторинга вибрации.

Комплект СТРОИТЕЛЬ-АВ с поверкой имеет следующие отличительные особенности:

Прямое подключение микрофонов и вибродатчиков;
Одновременное измерение шума и трехкомпонентной вибрации;
Одновременное измерение звука и воздушного ультразвука;
Одновременное измерение звука и инфразвука;
Измерение вибрации одновременно в четырех точках в диапазоне частот до 10 кГц;
Индикация результатов измерений по четырем каналам одновременно;
Возможность применения микрофонов с внешней и встроенной поляризацией (200В, 0В);
Измерение процентилей Ln, звуковой экспозиции, дозы вибрации и других статистических показателей;
Набор режимов измерения адаптирован для вибро-акустических приложений;
графический индикатор обеспечивает несколько вариантов представления измеряемых данных — от таблицы до графика и способен работать при температурах до -20 ^оС;
подсветка дисплея и подстройка контрастности позволяют использовать прибор в условиях как плохой, так и избыточной освещенности;
хорошая эргономика позволяет в полевых условиях держать и управлять прибором одной рукой;
металлический корпус предохраняет прибор от механических воздействий и обеспечивает долгий срок службы электроники;
мультиязычное меню;
обмен файлами данных с компьютером через USB порт;
собственная энергонезависимая память 2 Гб;
дополнительный цифровой порт для передачи данных или оцифрованных сигналов в компьютер в режиме реального времени;
дополнительное ПО превращает связку прибор-компьютер в мощную измерительную систему.

ЭКОФИЗИКА Комплект СТРОИТЕЛЬ-АВ - Шумомер-виброметр для измерений вибрации и шума в строительстве

Пример проведения измерения эквивалентного уровня звука Leq в 1/1 октавном спектре.

Пример проведения измерения эквивалентного уровня звука Leq в 1/3 октавном спектре.

Пример вывода данных в табличном виде при проведении оценки уровней звука в октавном спектре.

Пример отображения результатов измерения корректированных уровней вибрации в табличном виде.

Встроенные в индикаторный блок ЭКОФИЗИКА-СТРОИТЕЛЬ АВ режимы включают в себя:

ЭКОФИЗИКА Комплект СТРОИТЕЛЬ-АВ - Шумомер-виброметр для измерений вибрации и шума в строительстве

Наименование измерительного режима	Описание измерительного режима:
Вибрация зданий ЭФБ-HF	Измерение пиковых и среднеквадратичных значений виброскорости и виброускорения одним датчиком (акселерометром), 1/3- и 1/12-октавных низкочастотных спектров по 4-м каналам одновременно В этом режиме можно смотреть пиковые и среднеквадратичные значения виброскорости в полосе частот от 0,8 Гц до 400 Гц на экране прибора
Общая вибрация ЭФБ-HF	Измерение корректированных и спектральных значений виброускорения для оценки воздействия вибрации на человека
1/3-октавный анализатор MXYZ	Универсальный третьоктавный многоканальный анализатор спектра в диапазоне частот до 20 кГц. В режиме третьоктавного анализатора можно посмотреть рассчитанный спектр виброскорости из виброускорения. Прибором можно делать запись сигнала виброускорения с четырех каналов и затем в программе Signal+3G RTA интегрировать сигнал в виброскорость и виброускорение (скрины с обработкой прикладываю во вложении).
ЭкоЗвук ЭФБ-110А	Измерение уровней звука и уровней звукового давления в звуковом и инфразвуковом диапазонах частот как корректированного уровня звука, так и октавных и третьоктаных уровней звукового давления.

Спецификация измерительной программы «Вибрация зданий»:

Назначение	Измерение скорости и ускорения вибрации зданий и сооружений в диапазоне частот от 0,8 Гц до 1250 Гц.
Измерительные каналы	Четыре измерительных канала (X, Y, Z, A/MIC)
Датчики	Акселерометры (датчики ускорения)
Автокалибровка	Есть
Измеряемые параметры	Обозначение	Краткое наименование	Фильтры — для всех каналов: X, Y, Z, A (MIC)
	1 сек 1 сек Max 1 сек Min	Текущее СКЗ за 1 с Максимальное СКЗ за 1с Минимальное СКЗ за 1с	Fa (виброускорение в полосе частот от 0,8 Гц до 400 Гц), Fv (виброскорость в полосе частот от 0,8 Гц до 400 Гц) 1/3-октавные (6,3-1250 Гц) спектры ускорения 1/12-октавные (7,29-137,2 Гц) спектры ускорения
	5 сек 5 сек Max 5 сек Min	Текущее СКЗ за 5 с Максимальное СКЗ за 5с Минимальное СКЗ за 5с
	10 сек 10 сек Max 10 сек Min	Текущее СКЗ за 10 с Максимальное СКЗ за 10с Минимальное СКЗ за 10с
	Leq	Эквивалентные значения (СКЗ за полное время измерения)
	Пик	Пиковые значения: 1 с, 5с, 10 с, полное время измерения	Fa (виброускорение в полосе частот от 0,8 Гц до 400 Гц), Fv (виброскорость в полосе частот от 0,8 Гц до 400 Гц)
Виды записи в память	Автозамер, Мультизапись, Запись сигнала, Групповая запись, Запись в блокнот
Виды телеметрии	Результаты измерения (USB, DOUT) с темпом 3 замера в секунду, Сигнал, выборка 12кГц на канал (USB, DOUT)
Расширенные возможности	Хронограмма предыстории; оперативная постобработка хронограммы предыстории

Функциональные возможности ЭКОФИЗИКА Комплект СТРОИТЕЛЬ-АВ:

количество каналов — 4 (1 микрофон и 1 трёхкомпонентный вибродатчик (возможна поставка комплекта с тремя одноканальными вибродатчиками (по доп. заказу));
измерение виброскорости и виброускорения одним датчиком (в комплект входит ПО Signal+RTA, с помощью которого можно рассчитать также значения виброперемещения на компьютере);
измерение уровней звука и звукового давления по СНиП 23-03, СП 51.13330.2011);
измерение инфразвука;
измерение вибрации строительных конструкций (ГОСТ Р 52892-2007);
измерение общей вибрации, воздействующей на человека по ГОСТ 12.1.012 (измерение локальной вибрации — по доп. заказу);
частотный анализ;
автоматическая запись в паять (объём — 4 Гб) результатов измерений и оцифрованных сигналов;
канал телеметрии, дистационное управление и работа с шумомером-виброметром;
непрерывный мониторинг шумовой или вибрационной обстановки с передачей данных на удалённый сервер (по доп. заказу);

Комплект поставки многоканального шумомера-виброметра ЭКОФИЗИКА-110А Комплект СТРОИТЕЛЬ-АВ включает в себя:

4-канальный измерительно-индикаторный блок ЭКОФИЗИКА-110А (HF-L) с набором встроенного ПО «Строительная виброакустика ЭФБ-HF»;
датчик вибрации 3-х компонентный с протоколом испытаний собственных шумов — 1 шт.;
микрофон 50 мВ/Па;
предусилитель Р200;
микрофонный кабель 2 м. (возможна поставка кабелей большей длины (до 15 метров);
сумка, два комплекта аккумуляторов с зарядным устройством;
установочная напольная платформа 004ОП;
адаптер для установки на грунт 005ГР;
установочный магнит АМ-01-ОКТ;
комплект посадочных мест (5 шт.);
комплект шпилек ШМ5Д8;
мастика AW-01;
комплект принадлежностей для измерений на улице KitNoiseOutdoor;
ПО Signal+3G RTA;
техническая документация, включая паспорт с отметкой о поверке.

Набор встроенных в индикаторный блок ЭКОФИЗИКА СТРОИТЕЛЬ-АВ измерительных программ «Строительная виброакустика ЭФБ-HF» включает режимы:

Вибрация зданий;
Общая вибрация ЭФБ-HF (3 канала);
1/3-октавный анализатор MXYZ (4 канала);
ЭкоЗвук ЭФБ-110А.

В режиме «Вибрация зданий» можно смотреть пиковые и среднеквадратичные значения виброскорости в полосе частот от 0,8 Гц до 400 Гц на экране прибора.

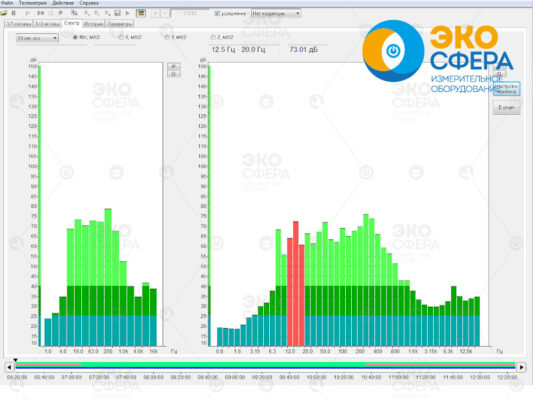

В режиме третьоктавного анализатора можно посмотреть рассчитанный спектр виброскорости из виброускорения.

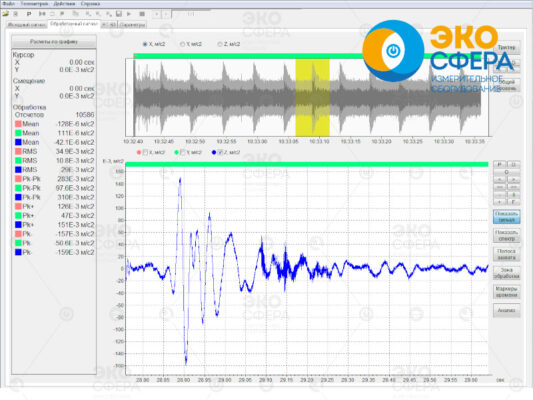

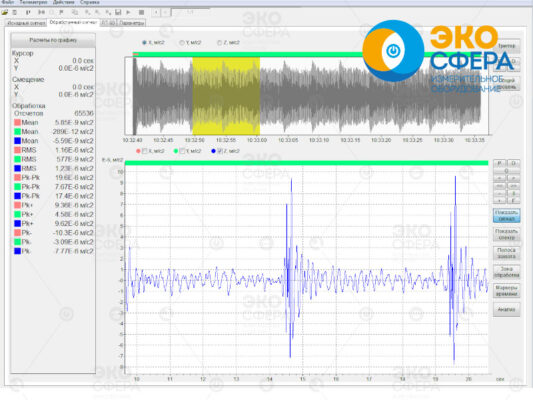

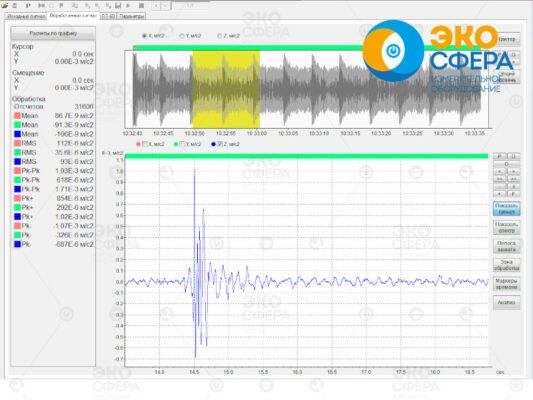

Прибором можно делать запись сигнала виброускорения с четырех каналов и затем в программе Signal+3G RTA интегрировать сигнал в виброскорость и виброускорение. С помощью программы можно обрабатывать сигнал.

Технические характеристики комплекта СТРОИТЕЛЬ-АВ

Удовлетворяемые стандарты:

в качестве шумомера: в качестве виброметра: в качестве анализатора спектра:	ГОСТ Р 53188.1-2019 (17187-2010, МЭК 61672-1), класс 1 ГОСТ ИСО 8041 ГОСТ Р 8.714-2010, МЭК 61260-1
Диапазон измерений уровней звука, дБА: Диапазон измерений уровней звукового давления, дБ: Частотные характеристики: Временные характеристики:	от 21 до 139* от 11 до 139 А, С, Z, AU, FI, G S, F, I, Пик, Leq
* При чувствительности микрофона 50 мВ/Па
Диапазон измерения ускорения для характеристики Wk, м/с2:	от 0,001 до 500
Диапазон измерения ускорения в 1/n-октавных полосах частот, м/с2:	от 0,0005 до 500
Диапазон измерения виброскорости, мм/с:	0,016 – 2500 (10 Гц), 0,0016 — 250 (100Гц);
Частотные характеристики (ускорение):	Fa, Wb, Wc Wd, We, Wj ,Wk, Wm, Fk, Fm
Частотные характеристики (виброскорость):	Fv (0,8 – 400 Гц)
Диапазон определения пиковой виброскорости (Fv), мм/с	0,5-200
Временные характеристики:	СКЗ, MTVV, Пик, Leq, VDV

Режим анализатора спектра с постоянной относительной шириной полосы:

Диапазон частот цифровых октавных фильтров, Гц: Диапазон частот цифровых третьоктавных фильтров, Гц: Диапазон частот цифровых 1/12-октавных фильтров, Гц:

** возможно расширение до 100 000 Гц

1 — 16000

0,8 – 20000**

7.3 – 137

Питание:

Масса с аккумуляторами, кг, не более

Габаритные размеры (длина х ширина х высота), мм, не более:

четыре аккумулятора типа АА или внешнее через USB 0,55

176x86x35

Характеристики интерфейсов ЭКОФИЗИКА-СТРОИТЕЛЬ АВ :

Индикатор:	TFT цветной, 320 х 240
D-OUT:	гальванически развязанный цифровой порт для выдачи потока данных в реальном времени на внешнее устройство
D-IN:	цифровой вход для подключения к индикаторному блоку ЭКОФИЗИКА-D внешних цифровых измерителей
USB:	цифровой порт для выдачи потока данных в реальном времени на внешнее устройство, подключения
	энергонезависимой памяти прибора к компьютеру; используется также для питания прибора от внешнего источника.

Мультизапись	Автоматическая запись всех измеренных величин с выбираемым шагом в течение выбираемого интервала
Мониторинг	Автоматическая поминутная запись средних, максимальных и минимальных величин за прошедшую минуту
Сигнал	Запись оцифрованного сигнала
BMP	Запись графического файла («копия экрана прибора» может быть напрямую распечатана на фотопринтере)
Постобработка оцифрованных сигналов	Записанные сигналы могут быть воспроизведены и обработаны (измерены) непосредственно самим прибором или переписаны в компьютер для постобработки

ДОКУМЕНТАЦИЯ НА ОБОРУДОВАНИЕ

Паспорт на шумомер-анализатор спектра Экофизика-110А

Руководство по эксплуатации шумомера-анализатора спектра Экофизика-110А

Описание типа шумомера-виброметра, анализатора спектра Экофизика-110А (Экофизика-110А-HF)

Перечень методических документов по измерениям шума и вибрации

ЭКОФИЗИКА Комплект СТРОИТЕЛЬ-АВ — Проспект с описанием шумомера-виброметра

«ВОПРОС-ОТВЕТ»

1. Где найти диапазоны и погрешности измерений шума и вибрации для приборов Октава и Экофизика? Как правильно заполнить проект области аккредитации?

Вопрос:

При заполнении области аккредитации нам необходимо правильно указать диапазоны и погрешности измерений на шумомер-виброметр ЭКОФИЗИКА.

Но в паспортах и руководствах по эксплуатации на средства измерения мы часто не находим нужных сведений. Что делать в данной ситуации?

Ответ:

Вы, по-видимому, пытаетесь найти нужную информацию в разделе “Технические характеристики”. В этом разделе, как правило, приводятся сведения о различных аспектах, влияющих на точность приборов: класс шумомера, характеристика направленности, основная погрешность, линейный рабочий диапазон, влияние внешних факторов и т.п. Чтобы рассчитать по этим данным погрешность конкретного измерения, необходимо провести определенную работу.

Пользователям шумомеров-виброметров Октава и Экофизика мы рекомендуем обращать внимание на тот раздел руководства по эксплуатации, где описаны методики измерений. Методика измерений в обязательном порядке включает в себя сведения о диапазоне и показателях точности.

Для пользователей приборов ОКТАВА-101АМ/110А, ОКТАВА-110А-ЭКО, ОКТАВА-101ВМ/110В, ЭКОФИЗИКА, ЭКОФИЗИКА-110А, ЭКОФИЗИКА-110В составе сборник методик прямых однократных измерений МИ ПКФ12-006, который является частью их эксплуатационной документации. В этом сборнике Вы найдете данные по диапазонам, погрешностям и многое другое.

Сборник МИ ПКФ 12-006 бесплатно предоставляется всем покупателям наших приборов при поставке. Мы также рекомендуем следить за обновлениями методик, так как МИ ПКФ 12-006 – это живой документ, в который регулярно вносятся поправки.

МИ ПКФ 12-006. Методики прямых измерений уровней шума и вибрации приборами ОКТАВА и ЭКОФИЗИКА
