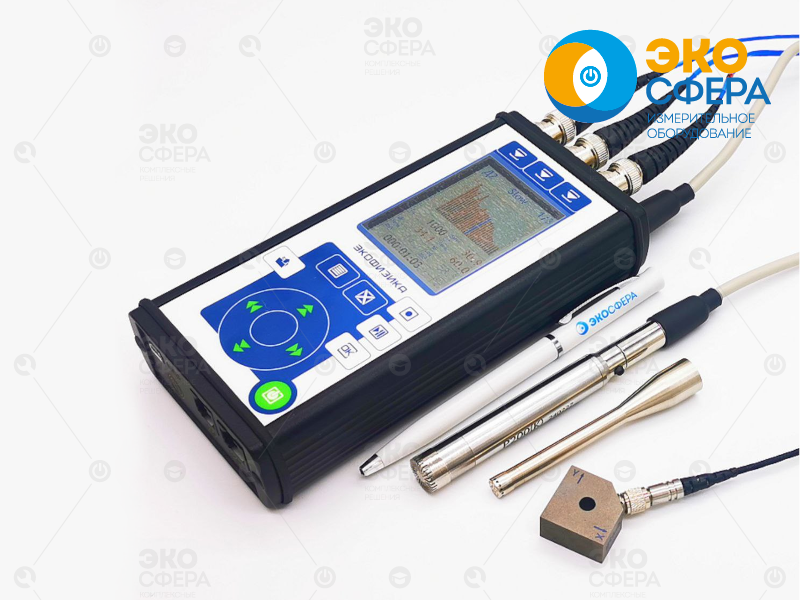

ЭКОФИЗИКА-110А Компакт (Белый) – Четырехканальный шумомер, виброметр, анализатор спектра

Name: Купить ЭКОФИЗИКА-110А Компакт (Белый) | Шумомер, виброметр
Price: 606500 RUB
Availability: InStock

От: 606 500 ₽

Author : rooot

Срок поставки до 10 дней

Поверка *: Поверка включена в стоимость

В Госреестре: №48906-12. Межповерочный интервал 1 год

ЭКОФИЗИКА-110А Компакт (Белый) – Шумомер-виброметр с первичной поверкой предназначен для:

измерения инфразвука в диапазоне от до 20 Гц;
измерения звука в диапазоне частот от 20 Гц до 12 500 Гц;
измерения ультразвука в диапазоне от 12 500 Гц до 40 000 Гц;
измерения ультразвука в диапазоне от 40 000 Гц до 100 000 Гц;
измерения общей вибрации одновременно по трём осям (X, Y, Z) в диапазоне 0,8 Гц – 160 Гц;
измерения локальной вибрации одновременно по трём осям (X, Y, Z) в диапазоне 6,3 Гц – 1250 Гц;
измерения шума и вибрации одновременно по четырём каналам;
измерения физических факторов (перtменные и постоянные электромагнитные поля, световая среда, параметры микроклимата) при наличии цифровых датчиков.

Назначение ЭКОФИЗИКА-110А Компакт (Белый)

Чётырехканальный шумомер-виброметр, анализатор спектра ЭКОФИЗИКА-110А Компакт (Белый) предназначен для измерения уровней звука, инфразвука и ультразвука в диапазоне частот 1 – 40 000 Гц, а также для измерения общей и локальной вибрации по осям X, Y, Z одновременно.

ЭКОФИЗИКА-110А Компакт (Белый) является шумомером 1 класса по ГОСТ 17187, ГОСТ Р 53188.1 (МЭК 61672-1), виброметром по ГОСТ ИСО 8041.

Встроенные октавные и 1/3-октавные фильтры прибора удовлетворяют 1-му классу по ГОСТ 17168 и МЭК 61260.

Область применения шумомера-виброметра ЭКОФИЗИКА-110А Компакт (Белый):

Специальная оценка условий труда (СОУТ);
Производственный контроль
Санитарно-экологический контроль шума, вибрации, инфра- и ультразвука;
Измерение звуковой мощности;
Контроль вибрации зданий и строительных конструкций;
Измерение вибрационных характеристик машин;
Измерение импульсных процессов;
Экологический мониторинг;
Строительная акустика (в т.ч. измерение уровня звукоизоляции помещений);
Научные исследования.

Базовый комплект поставки “ЭКОФИЗИКА-110А Исполнение “HF”. Комплект: Белый Компакт”:

Индикаторный блок ЭКОФИЗИКА-110А-HF с четырьмя входами BNC (ICP/IEPE), высокочастотным микрофонным входом (до 500 кГц) и тахометрическим входом;
Набор измерительно-программных модулей “Инженерная виброакустика ЭФБ-HF” (предназначен для общетехнических измерений шума и вибрации, в т.ч. исследования вибрации механизмов и машин);
Набор измерительно-программных модулей “Санитарная виброакустика ЭФБ-HF” (предназначен для санитарно-гигиенических измерений, в т.ч. для специальной оценки условий труда и производственного контроля);
Набор измерительно-программных модулей “Цифровые измерители DIN” (предназначен для подключения цифровых датчиков физических факторов);
Предусилитель микрофонный Р200*;
Микрофон свободного поля МК-233. Звук, инфразвук, ультразвук от 30 дБА. 14 мВ/Па, 1 Гц…40 кГц (по умолчанию);

или

Микрофон свободного поля МК-265. Звук, инфразвук от 20 дБА (коммунальные шумы), 50 мВ/Па, 1…20 кГц (альтернатива);
Микрофон для измерения воздушного ультразвука 100 кГц ВМК-402А
3-х компонентный вибродатчик ICP/IEPE, 100 мВ/g;
Сумка наплечная-кофр;
Комплект аккумуляторов;
Зарядное устройство с дополнительным комплектом аккумуляторов и сетевым блоком питания;
Руководство по эксплуатации с формуляром и документом о поверке.

Для измерения вибрации обязательно использование комплекта адаптеров для измерения общей и локальной вибрации KIT-MA (поставляется по дополнительному заказу).

Рекомендуемый акустический калибратор: CAL 200, АК-1000 (поставляется дополнительно, в базовый комплекте поставки не входит);

В дальнейшем имеется возможность доукомплектации данного измерителя различными модулями для измерения параметров световой среды, микроклимата , переменных электромагнитных полей, в т.ч. 50 Гц и постоянных электрических и магнитных (геомагнитных) полей!!!

Набор измерительных программ “Инженерная виброакустика”.

Инженерная Виброакустика – это типовой набор измерительных программных модулей, которым оснащаются комплекты прибора ЭКОФИЗИКА-110А в исполнении “HF”.

Позволяет производить базовые измерения виброакустических параметров.

Состав набора “Инженерная Акустика-110А” включает в себя:

Измерительно-программный модуль	Количество каналов	Измеряемые величины	Рекомендации по применению
Анализ-4-HF	4	1/3-октавные спектры 25 Гц – 40 кГц (канал MIC) и 25 Гц – 10 кГц (каналы X, Y, Z); корректированные уровни с частотными коррекциями A и C	Общетехнические измерения шума и воздушного ультразвука, частотный анализ вибраций механизмов
Анализ-4-MF	4	1/3-октавные спектры 6,3 Гц – 1250 Гц; корректированные уровни с частотными коррекциями Fh (Лин 8 – 1000 Гц) и Wh	Общетехнические измерения локальной вибрации, вибрационный контроль механизмов и машин
Анализ-4-LF	4	1/3-октавные спектры 0,8 Гц – 160 Гц; корректированные уровни с частотными коррекциями Fk, Fm, Wk, Wm, Wb, Wd, FI	Общетехнические измерения общей вибрации, инфразвука
Анализ-4-EF	4	1/3-октавные спектры 1,6 Гц – 10 кГц	Измерение шумовых и вибрационных характеристик механизмов и машин
Анализ-1/12	1	1/12-октавные спектры 102 Гц – 9800 Гц	Инженерные и метрологические измерения
Микровольтметр	1	Точные измерения напряжения в полосах частот шириной от 1 Гц в диапазоне частот до 48000 Гц	Метрология, контроль качества источников сигналов (тифоны, свистки, гудки и пр.) по частоте и уровню
БПФ-1	1	Узкополосный (БПФ) частотный анализ в диапазоне частот от 1 Гц до 48 кГц	Анализ вибраций механизмов и машин
Ультразвук-100k	1	1/3-октавные спектры 25 Гц – 100 кГц	Спектральный анализ высокочастотных акустических ударных процессов и ультразвука
Сел.Вольтметр	1	Точные измерения напряжения в полосах частот шириной от 1 Гц в диапазоне частот до 500 кГц	Анализ электромагнитных излучений и иных высокочастотных процессов
П6-70-H400, П6-70-H300	1	Напряженность магнитного поля и магнитной индукции в различных полосах частот в диапазоне от 5 Гц до 400 кГц	Режимы измерения переменного магнитного поля при подключении антенны П6-70
П6-71-Е400, П6-71-Е30	1	Напряженность электрического поля в различных полосах частот в диапазоне от 5 Гц до 400 кГц	Режимы измерения переменного электрического поля при подключении антенны П6-71

Набор измерительных программ “Санитарная виброакустика”.

Санитарная Виброакустика – это один из типовых наборов измерительных программных модулей, которым оснащаются комплекты прибора ЭКОФИЗИКА-110А в исполнении “HF”.

Предназначен в первую очередь для измерений виброакустических факторов с целью санитарно-гигиенической оценки.

Состав набора “Санитарная Виброакустика” включает в себя:

Измерительно-программный модуль	Количество каналов	Измеряемые величины	Рекомендации по применению
ЭкоЗвук	1	Текущие, максимальные и минимальные уровни звука с коррекциями А, С, Z, AU и временными характеристиками F, S, I, эквивалентные Leq (LE) и пиковые (Пик) уровни звука, уровни звуковой экспозиции (звукового воздействия) LE. Текущие, максимальные и минимальные уровни звукового давления в октавных и третьоктавных полосах частот в диапазоне от 1,6 Гц до 20 кГц Текущие, максимальные, минимальные и эквивалентные общие уровни звукового давления инфразвука FI (Лин) и G. Статистика процентилей Ln для корректированных по А уровней звука	Гигиенические и технические измерения шума, инфразвука и низкочастотного воздушного ультразвука. Любые измерения, которые предписано проводить шумомерами 1 класса точности. Аттестация помещений
Ультразвук-40к	1	1/3-октавные спектры 25 Гц – 40 кГц; корректированные уровни с частотными коррекциями A и C	Гигиенические и общетехнические измерения шума и воздушного ультразвука, частотный анализ вибраций механизмов
ЛокВиб-Эко-1	1	Однокомпонентное измерение Корректированные среднеквадратичные (текущие, максимальные и минимальные) и пиковые ускорения с частотными коррекциями Fh (Лин 8 – 1000 Гц) и Wh, полная вибрация. Текущие, максимальные и минимальные уровни ускорения в октавных и 1/3-октавных полосах частот в диапазоне 6,3 Гц – 1250 Гц. Статистика процентилей Ln для корректированного ускорения	Контрольные замеры локальной вибрации
ОбВиб-Эко-1	1	Однокомпонентное измерение Корректированные среднеквадратичные (текущие, максимальные и минимальные) и пиковые ускорения с частотными коррекциями Fk, Fm (Лин 1 – 80 Гц) и Wb, Wc, Wd, We, Wj, Wk, Wm, доза вибрации VDV. Текущие, максимальные и минимальные уровни ускорения в октавных и 1/3-октавных полосах частот в диапазоне 0,8 Гц – 160 Гц. Статистика процентилей Ln для корректированного ускорения	Контрольные измерения локальной вибрации, измерение вибраций зданий и сооружений
ЛокВиб-Эко-3	3	Одновременное измерение по трем направлениям Корректированные среднеквадратичные (текущие, максимальные и минимальные) и пиковые ускорения с частотными коррекциями Fh (Лин 8 – 1000 Гц) и Wh, полная вибрация. Текущие, максимальные и минимальные уровни ускорения в октавных и 1/3-октавных полосах частот в диапазоне 6,3 Гц – 1250 Гц. Статистика процентилей Ln для корректированного ускорения	Измерения локальной вибрации
ОбВиб-Эко-3	3	Одновременное измерение по трем направлениям Корректированные среднеквадратичные (текущие, максимальные и минимальные) и пиковые ускорения с частотными коррекциями Fk, Fm (Лин 1 – 80 Гц) и Wb, Wc, Wd, We, Wj, Wk, Wm, доза вибрации VDV. Текущие, максимальные и минимальные уровни ускорения в октавных и 1/3-октавных полосах частот в диапазоне 0,8 Гц – 160 Гц. Статистика процентилей Ln для корректированного ускорения	Измерения общей вибрации, вибрации в помещениях жилых и общественных зданий
Шум+вибрация	4	Одновременное измерение уровней звука (канал MIC) шумомером 1 класса и трех компонент корректированных ускорений виброметром по ГОСТ ИСО 8041	Измерение шума и вибрации на рабочих местах

Набор измерительных программ Цифровые измерители DIN.

Набор “Цифровые измерители DIN” состоит из режимов измерений, которые реализуются при подключении к индикаторному блоку ЭКОФИЗИКА-D цифровых преобразователей семейства DIN.

Измерительно-программный модуль	Цифровой преобразователь	Количество каналов	Измеряемые величины	Рекомендации по применению
ЭкоЗвук-DIN	ОКТАФОН-110А-DIN ОКТАФОН-110В-DIN	1	Текущие, максимальные и минимальные уровни звука (110А-DIN) или ускорения (110В-DIN) с коррекциями А, С, Z, AU и временными характеристиками F, S, I, эквивалентные Leq (LE) и пиковые (Пик) уровни, уровни звуковой экспозиции (звукового воздействия) LE. Текущие, максимальные и минимальные уровни в октавных и третьоктавных полосах частот в диапазоне от 20 Гц до 20 кГц. Статистика процентилей Ln для корректированных по А уровней	Гигиенические и технические измерения шума и низкочастотного воздушного ультразвука. Любые измерения, которые предписано проводить шумомерами 1 класса точности. Аттестация помещений
Анализатор-DIN	ОКТАФОН-110А-DIN ОКТАФОН-110В-DIN	1	Точные измерения напряжения в полосах частот шириной от 1 Гц в диапазоне частот до 48000 Гц	Метрология, контроль качества источников сигналов (тифоны, свистки, гудки и пр.) по частоте и уровню
ЛокВиб-3-DIN	110-IEPE-DIN	3	Одновременное измерение по трем направлениям Корректированные среднеквадратичные (текущие, максимальные и минимальные) и пиковые ускорения с частотными коррекциями Fh (Лин 8 – 1000 Гц) и Wh, полная вибрация. Текущие, максимальные и минимальные уровни ускорения в октавных и 1/3-октавных полосах частот в диапазоне 6,3 Гц – 1250 Гц. Статистика процентилей Ln для корректированного ускорения	Измерения локальной вибрации
ОбВиб-3-DIN	110-IEPE-DIN	3	Одновременное измерение по трем направлениям Корректированные среднеквадратичные (текущие, максимальные и минимальные) и пиковые ускорения с частотными коррекциями Fk, Fm (Лин 1 – 80 Гц) и Wb, Wc, Wd, We, Wj, Wk, Wm, доза вибрации VDV. Текущие, максимальные и минимальные уровни ускорения в октавных и 1/3-октавных полосах частот в диапазоне 0,8 Гц – 160 Гц. Статистика процентилей Ln для корректированного ускорения	Измерения общей вибрации, вибрации в помещениях жилых и общественных зданий
П3-80-Е	П3-80-Е	1	Напряженность электростатического поля	Санитарно-эпидемиологические исследования, контроль качества
П3-80-Е400 П3-80-Е300	П3-80-ЕН500	1	Напряженность электрического поля в различных полосах частот в диапазоне от 5 Гц до 400 кГц	Санитарно-эпидемиологические исследования, контроль качества
П3-80-Н400 П3-80-Н300	П3-80-ЕН500	1	Напряженность магнитного поля в различных полосах частот в диапазоне от 5 Гц до 400 кГц	Санитарно-эпидемиологические исследования, контроль качества
П3-81-01	П3-81-01	6	Магнитная индукция геомагнитного поля и переменного магнитного поля промчастоты 50 Гц	Санитарно-эпидемиологические исследования, контроль качества
П3-81-02	П3-81-02	6	Магнитная индукция постоянного магнитного поля и переменного магнитного поля промчастоты 50 Гц	Санитарно-эпидемиологические исследования, контроль качества
Экотерма-1	Экотерма-1-DIN	4	Температура, влажность, индекс ТНС и др.	Измерения показателей микроклимата на рабочих местах, в помещениях жилых и общественных зданий
ТТМ-2-04	ТТМ-2-04-DIN	2	Скорость и температура потока воздуха	Измерения показателей микроклимата на рабочих местах, в помещениях жилых и общественных зданий
Эколайт-DIN	Эколайт-01-DIN	2	Освещенность, яркость и коэффициент пульсаций	Измерения показателей световой среды

Технические характеристики “ЭКОФИЗИКА-110А Исполнение “HF”. Комплект: Белый Компакт” в качестве шумомера:

Класс точности	1 по ГОСТ 17187-2010 (МЭК 61672-1), ГОСТ Р 53188.1, МЭК 61012
Частотные коррекции	A, C, Z, AU; G, FI (общий УЗД инфразвука)
Временные характеристики	F (быстро), S (медленно), I (импульс), Пик, Leq (эквивалентный уровень), LE (звуковая экспозиция)
Измеряемые параметры	текущие, максимальные, минимальные и эквивалентные уровни звука (A, C, Z) и звукового давления (FI, G, 1/1 и 1/3-октавные от 1,6 Гц до 20 кГц), пиковые уровни звука, уровни звуковой экспозиции, процентили L1…L99, гистограмма распределения
Уровень собственных шумов с микрофоном ВМК-205 (МК-265)	17,0 дБА; 22,0 дБС; 26,0 дБZ
Максимальные измеряемые уровни звукового давления	139,0 дБ (для ВМК-205, МК-265); 150 дБ (для МК233, М201); 160 дБ (для МК401, МК301)
Линейный рабочий диапазон (для микрофона ВМК-205, МК-265)	22 – 139 дБА, 27 – 139 дБС, 31 – 139 дБZ

Технические характеристики прибора “ЭКОФИЗИКА-110А Исполнение “HF”. Комплект: Белый Компакт” в качестве виброметра:

Удовлетворяемые стандарты, показатели точности	ГОСТ ИСО 8041-2006, ГОСТ 12.1.012-2004, ГОСТ 31192.1-2004, ГОСТ 31191.1-2004, ГОСТ 31191.2-2004
Режимы измерения виброметра	Общая вибрация, Локальная вибрация
Количество каналов	1-3 (определяется типом и количеством вибродатчиков и исполнением)
Тип вибропреобразователя	Пьезоакселерометры со встроенной электроникой IEPE (ICP-совместимые)
Измеряемые параметры	три компоненты корректированного ускорения, доза вибрации VDV, вибрационная экспозиция (общая вибрация), полное виброускорение (локальная вибрация), гистограммы распределения корректированных виброускорений и соответствующие процентили L1…L99
Частотные коррекции общей вибрации (измеряются одновременно)	Wb, Wc, Wd, We, Wj, Wk, Wm, Fk, Fm (измеряются одновременно); гистограммы распределений рассчитываются только для Wk, Wd, Wb, Wm
Частотные коррекции локальной вибрации (измеряются одновременно)	Wh, Fh (измеряются одновременно), гистограммы распределений рассчитываются только для Wh
Временные характеристики	СКЗ-1с, СКЗ-5с, СКЗ-10с, Leq (СКЗ за весь интервал измерений), Пик-1с, Пик-5 с, Пик-10с, Пик (пиковое значение за все время измерения), VDV
Линейный рабочий диапазон измерений виброускорения с вибропреобразователем АР2082М или АР2037-100, дБ отн. 1 мкм/с²	По входу MIC: 58 – 174 (Wm), 60-174 (Wk, Wb, Wc), 56-174 (Wd), 55-174 (We), 63-174 (Wj), 65-164 (Fk, Fm), 50-174 (Wh), 64-174 (Fh). По входам X, Y, Z: 59 – 164 (Wm), 60-164 (Wk), 58-164 (Wd), 62-164 (Wb, Wc), 55-164 (We), 65-164 (Wj), 68-164 (Fk, Fm), 50-164 (Wh), 64-164 (Fh)
Пределы основной относительной погрешности измерения виброускорения на опорной частоте	+/-0,3 дБ

Технические характеристики прибора “ЭКОФИЗИКА-110А Исполнение “HF” в качестве 1/n-октавного анализатора спектра:

Удовлетворяемые стандарты и показатели точности	Класс 1 по МЭК 61260
Наборы фильтров	октавные, 1/3-октавные фильтры, 1/12-октавные фильтры
Диапазон частот анализа в реальном времени для октавных фильтров	ОбВиб-Эко-1,-3: 1 Гц – 125 Гц ЛокВиб-Эко-1, -3: 8 Гц – 1000 Гц ЭкоЗвук: 2 Гц – 16 кГц
Диапазон частот анализа в реальном времени для 1/3-октавных фильтров	ОбВиб-Эко-1,-3; Анализ-1(3)-LF: 0,8 – 160 Гц ЛокВиб-Эко-1,-3; Анализ-1(3)-MF: 6,3 – 1250 Гц Анализ-4-EF: 0,8 – 10000 Гц ЭкоЗвук: 1,6 – 20000 Гц Ультразвук-40к: 25 – 40000 Гц Анализ-4-HF: 25-40000 Гц (MIC), 25-10000 Гц (X,Y,Z) Ультразвук-100к: 25 Гц – 100 кГц
Диапазон частот анализа в реальном времени для 1/12-октавных фильтров	Анализ 1/12: 102 – 9800 Гц
Линейный рабочий диапазон октавных фильтров	102 дБ
Линейный рабочий диапазон 1/3-октавных фильтров	в диапазоне 0,8 – 125 Гц: 110 дБ в диапазоне 25 – 40000 Гц: 104 дБ в диапазоне 25 Гц – 100 кГц: 100 дБ
Линейный рабочий диапазон 1/12-октавных фильтров	109 дБ
Максимальное измеряемое входное напряжение	MIC: 139 дБ отн. 1 мкВ X, Y, Z: 125 дБ отн. 1 мкВ

Технические характеристики прибора “ЭКОФИЗИКА-110А Исполнение HF. Комплект: Белый Компакт” в качестве узкополосного анализатора спектра:

Измеряемые параметры:

Среднеквадратичные значения уровня напряжения в полосах селекции сигналов в диапазоне частот от 2 Гц до 45 000 Гц (режим “Микровольтметр”) и до 500 кГц (режим “Селективный вольтметр”);
Узкополосные спектры сигналов в диапазоне частот от 2 Гц до 37,5 кГц (режимы “Микровольтметр”, “БПФ-1”);
Среднеквадратичные и максимальные значения напряжения в 27 полосах в диапазоне от 25 Гц до 675 Гц (П6-70-H400, -H300; П6-71-Е400, П6-71-E300);
Среднеквадратичные и максимальные значения напряжения в полосах 30-300 Гц, 300 – 3000 Гц, 3 – 30 кГц, 30-300 кГц, 10 кГц – 30 кГц; 5 – 2000 Гц, 2 кГц – 400 кГц (с(П6-70-H400, -H300; П6-71-Е400, П6-71-E300).

Параметры узкополосного полосового анализа (режимы “Микровольтметр”, “Селективный вольтметр”):

Ширина селективной полосы BW (по уровню -3 дБ): выбирается вручную из набора: 1; 1,5; 2,2; 3,3; 4,7; 6,8; 10; 15; 22; 33; 47; 68; 100 Гц;
Одновременно измеряются значения в 5 соседних полосах, центральные частоты которых отличаются на величину 2·BW Гц;
Автоматическая подстройка центральной частоты фильтра: в пределах ±BW/2 Гц;
Пределы погрешности определения среднеквадратичного значения;
в диапазоне 2 Гц – 10 Гц: не более 3%;
в диапазоне 10 Гц – 10 кГц: не более 1,5%;
в диапазоне 10 кГц – 45 кГц: не более 2%;
в диапазоне 45 кГц – 500 кГц (исполнение HF): не более 5%.
Диапазон измерений на опорной частоте (1000 Гц): 140 дБ.
Верхний предел входных напряжений (на опорной частоте): 28 Впик-пик.

Параметры Быстрого преобразования Фурье (режимы “Микровольтметр”, “БПФ-1”):

Количество точек в окне анализа: 1024;
Объем выборки (в зависимости от диапазона анализа): от 375 до 96000;
Количество усреднений (в зависимости от диапазона анализа): от 1 до 256;
Количество линий БПФ, выводимых на индикатор: 200;
Величина перекрытия окон БПФ: 87%;
Диапазон ZOOM: от 4 до 32;
Усреднение: линейное, линейное с накоплением;
Временное окно: модифицированное Flap-Top (ISO 18431);
Диапазон частот: 1 Гц – 48 кГц.

Полосовые фильтры для анализа электрических и магнитных полей антеннами П6-70 и П6-71:

H-фильтры;
Фильтры H25, H50, H75 … H675;
Фильтр H5-2000;
Фильтр H5-2000 с режекторным фильтром 45-55 Гц (РЕЖ:50 Гц);
Фильтр H10-30k;
Фильтр H2-400k (для исполнения HF);
Декадные фильтры;
30-300 Гц;
300 – 3000 Гц;
3 – 30 кГц;
30-300 кГц (исполнение HF).

Шумомер-виброметр ЭКОФИЗИКА-110А Компакт (Белый) оснащается четырехканальным измерительным модулем и универсальным индикаторным блоком ЭКОФИЗИКА-D.

Измерительный модуль “HF” имеет четыре входных разъема типа BNC для подключения датчиков со встроенной электроникой (обозначены A, X, Y, Z)), микрофонный вход (MIC), а также TTL вход. В зависимости от режима измерений прибор использует от одного до четырех входных разъемов определенного типа.

Вибропреобразователи и иные датчики со встроенной электроникой типа IEPE (ICP-совместимые) могут подсоединяться ко входам A, X, Y, Z измерительного модуля напрямую, а к разъему MIC – с помощью адаптера 110A-IEPE.

Микрофонный вход MIC обеспечивает прямое подключение микрофонных предусилителей Р200, Р110, а также магнитной антенны П6-70 и электрической антенны П6-71.

Частотный диапазон измерений прибора ЭКОФИЗИКА-110А в исполнении “HF” ограничен частотой 400 кГц.

Расширение измерительных возможностей прибора может быть достигнуто за счет подключения дополнительных цифровых измерительных преобразователей (110-IEPE-3-DIN, П3-80-E, П3-80-EH500, Экотрема-1-DIN и др.).

ЭКОФИЗИКА-110А Компакт (Белый) имеет следующие отличительные особенности:

возможности измерения по наличию встроенных измерительных модулей:
– Анализ-1-MF. Встроенный программный модуль 1-канального анализатора спектров (1/3-октавный анализ 6,3-1250 Гц, корректирующие фильтры Fh, Wh локальной вибрации);
– Анализ-1-HF. Встроенный программный модуль 1-канального анализатора спектров (1/3-октавный анализ 25-40000 Гц, корректирующие фильтры А, C);
– Анализ-1-LF. Встроенный программный модуль 1-канального анализатора спектров (1/3-октавный анализ 0,8-160 Гц, корректирующие фильтры Fk, Fm, Wb, Wd, Wk, Wm, G общей вибрации и инфразвука);
– Измерительный модуль ЭКОЗВУК;
– Измерительный модуль Общая и Локальная вибрация-1;
– Измерительный модуль Общая и Локальная вибрация-3-DIN;
– Измерительный модуль Электрическое поле 50;
– Измерительный модуль Магнитное поле 50;
– Измерительный модуль БПФ (Быстрое Преобразование Фурье);
одновременное измерение и сохранение в памяти всех параметров. Например, в режимах “ЭкоЗвук” (санитарно-экологические измерения звука и инфразвука), “Общая вибрация” и “Локальная вибрация” имеется три варианта автоматической записи: Мультизапись (оптимальна для краткосрочного мониторинга), “Мониторинг” (для многодневного мониторинга), “Запись сигнала” (регистрация исходных временных осциллограмм для последующей постобработки; причем постобработка записанных сигналов возможна как в самом приборе, так и на компьютере);
графический индикатор обеспечивает несколько вариантов представления измеряемых данных – от таблицы до графика и способен работать при температурах до -20 оС;
подсветка дисплея и подстройка контрастности позволяют использовать прибор в условиях как плохой, так и избыточной освещенности;
хорошая эргономика позволяет в полевых условиях держать и управлять прибором одной рукой;
металлический корпус предохраняет прибор от механических воздействий и обеспечивает долгий срок службы электроники;
модульный принцип комплектования позволяет заказывать, а впоследствии дооснащать прибор требуемыми режимами измерений;
мультиязычное меню;
обмен файлами данных с компьютером через USB порт;
собственная энергонезависимая память 2 Гб с возможностью подключения внешнего запоминающего устройства;
дополнительный цифровой порт для передачи данных или оцифрованных сигналов в компьютер в режиме реального времени;
дополнительное ПО превращает связку прибор-компьютер в мощную измерительную систему.

Четырехканальный шумомер, виброметр, анализатор спектра ЭКОФИЗИКА-110А Компакт (Белый) возможно дооснастить следующими комплектующими:

Наименование доп. опции:	Измерительные функции:	Стоимость, руб:
110-KIT-MA3 ЭкоСфера рекомендует данный комплект адаптеров для удобства и верности измерения вибрации	Комплект адаптеров для установки 3-координатных датчиков: 002КР – адаптер кисти руки; 022КР – адаптер рукоятки (особенно удобен при работе в рукавицах); 002ОТ – жесткий диск для измерений вибрации на сиденье; 003ОП – платформа напольная – для измерений вибрации на полу и т.п.; АМ01 – установочный магнит	24 700
110-KIT-MA4 ЭкоСфера рекомендует данный комплект адаптеров для удобства и верности измерения вибрации	Комплект адаптеров для установки 3-координатных датчиков: 002КР – адаптер кисти руки; 022КР – адаптер рукоятки (особенно удобен при работе в рукавицах); 003РД – резиновый диск для измерений вибрации на сиденье; 003ОП – платформа напольная – для измерений вибрации на полу и т.п.; АМ01 – установочный магнит; AW-01 – восковая мастика	38 000
W-2	Ветрозащита для шумомера, предназначена для измерений шума при силе ветра от 1 м/с до 5 м/с	3 200
П3-80-ЕН500	Одновременное измерение напряженности электрических и магнитных полей в полосах частот 25 Гц, 50 Гц, … 675 Гц, 5-2000 Гц, 2 – 400 кГц, 10-30 кГц	209 000
П6-70 / П6-71	Измерение напряженности магнитного (П6-70) и электрического (П6-71) поля в диапазоне частот 5 Гц – 500 кГц.	145 000
П3-80Е	Измерение напряженности ЭСП	88 000
П3-81-мТл	Цифровой антенный преобразователь постоянного магнитного поля (выдает цифровые значения напряженности магнитного поля в трех направлениях, модуль вектора напряженности, значение напряженности МП на частоте 50 Гц) Диапазон: 0,1 – 50 мТл	95 000
П3-81-мкТл	Цифровой антенный преобразователь слабого постоянного (геомагнитного) магнитного поля (выдает цифровые значения напряженности магнитного поля в трех направлениях, модуль вектора напряженности) Диапазон: 1 – 500 мкТл	95 000
ЭкоТерма-1	Одновременное измерение параметров температуры и влажности воздуха (в т.ч. точки росы и тепловой нагрузки среды / ТНС), а также атмосферного давления	Снята с производства. Взамен поставляется МЕТЕОСКОП-М
ТТМ-2-04-DIN	Измерение скорости воздушного потока с цифровым выходом DIN	55 000
еЛайт / ЭкоЛайт-DIN	Измерение освещенности, яркости и пульсации	40 000
КВ-160	Виброкалибратор с поверкой.	253 100
АТ01m	Виброкалибратор с поверкой.	178 000
АК-1000	Калибратор акустический с поверкой	218 900
Сумка для Экофизики	Сумка для транспортировки (уже входит в базовый комплект поставки)	от 6 200 (стоимость зависит от размеров сумки)
Signal +	Комплект программного обеспечение для постообработки результатов измерения (отображение результатов измерения в графическом и табличном виде)	от 34 650
TRP001R	Штатив-тренога	16 000
Аттестованные МВИ	Аттестованные методики выполнения измерений под требования Росаккредитации	по запросу

ДОКУМЕНТАЦИЯ НА ОБОРУДОВАНИЕ

Руководство по эксплуатации шумомера-виброметра Экофизика-110А (Экофизика-110А-HF)

Руководство по эксплуатации шумомера-виброметра Экофизика-110А (Приложение Экофизика-110АВ4)

Описание типа шумомера-виброметра, анализатора спектра Экофизика-110А (Экофизика-110А-HF)

Паспорт на четырехканальный шумомер-виброметр, анализатор спектра Экофизика-110А

Перечень методических документов по измерениям шума и вибрации

ВОПРОС-ОТВЕТ:

1. Где найти диапазоны и погрешности измерений шума и вибрации для приборов Октава и Экофизика? Как правильно заполнить проект области аккредитации?

ВОПРОС:

При заполнении области аккредитации нам необходимо правильно указать диапазоны и погрешности измерений на шумомер-виброметр ЭКОФИЗИКА.
Но в паспортах и руководствах по эксплуатации на средства измерения мы часто не находим нужных сведений. Что делать в данной ситуации?

ОТВЕТ:

Вы, по-видимому, пытаетесь найти нужную информацию в разделе “Технические характеристики”. В этом разделе, как правило, приводятся сведения о различных аспектах, влияющих на точность приборов: класс шумомера, характеристика направленности, основная погрешность, линейный рабочий диапазон, влияние внешних факторов и т.п. Чтобы рассчитать по этим данным погрешность конкретного измерения, необходимо провести определенную работу.

Пользователям шумомеров-виброметров Октава и Экофизика мы рекомендуем обращать внимание на тот раздел руководства по эксплуатации, где описаны методики измерений. Методика измерений в обязательном порядке включает в себя сведения о диапазоне и показателях точности.

Для пользователей приборов ОКТАВА-101АМ/110А, ОКТАВА-110А-ЭКО, ОКТАВА-101ВМ/110В, ЭКОФИЗИКА, ЭКОФИЗИКА-110А, ЭКОФИЗИКА-110В составляет сборник методик прямых однократных измерений МИ ПКФ12-006, который является частью их эксплуатационной документации. В этом сборнике Вы найдете данные по диапазонам, погрешностям и многое другое.

Сборник МИ ПКФ 12-006 бесплатно предоставляется всем покупателям наших приборов при поставке. Мы также рекомендуем следить за обновлениями на нашем сайте, так как МИ ПКФ 12-006 – это живой документ, в который мы регулярно вносим поправки.
